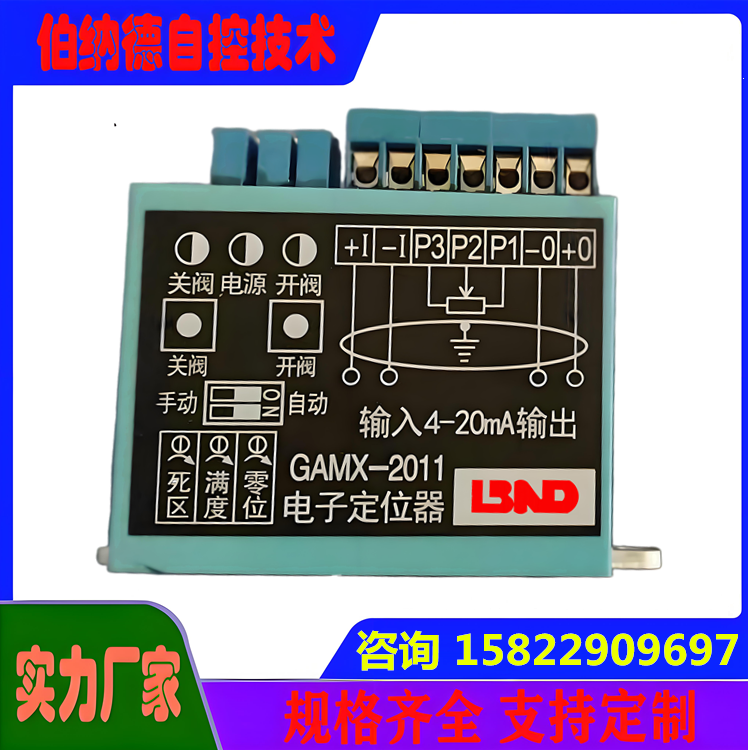

GAMX-2011电子定位器模块
2018-03-22
GAMX-2011电子式模块是为DKJ-D整体电子式电动执行机构设计的控制模块，同类型号有GAMX-2011，GAMX-2012，GAMX-2013，GAMX-2004，SG-I,SG-ZM,GAMX-A,等多种控制模块，原理基本相同，只是接线或功能上稍有差异。我公司供应天津电动执行机构各种控制模块，主控板，驱动板，电源板，操作器，控制箱，伺服放大器，位置定位器等各种配件，欢迎咨询15822909697GAMX-2011位置定位器模块技术说明
一、特点：
输入电流4-20mADC输入阻抗250欧姆
输出电流4－20mADC输出负载270欧姆
内置电子刹车，防机械惰走
输入断信号执行器保持原位（特殊要求开阀或关阀）
无触点功率输出AC220V

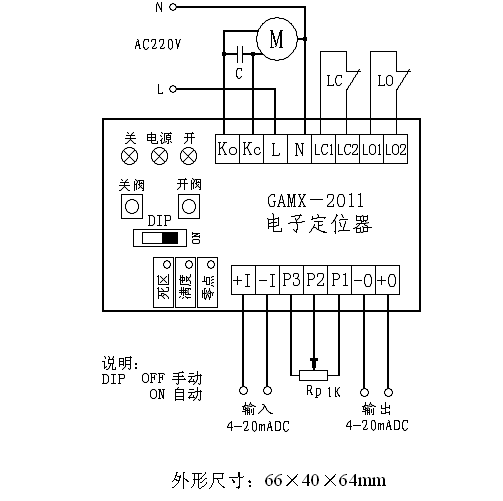

二、GAMX-2011接线图：
三、调试方法
接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器使阀位输出为20mA。再反复运行执行器全关和全开并调节零位和满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调试结束，较 后将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
