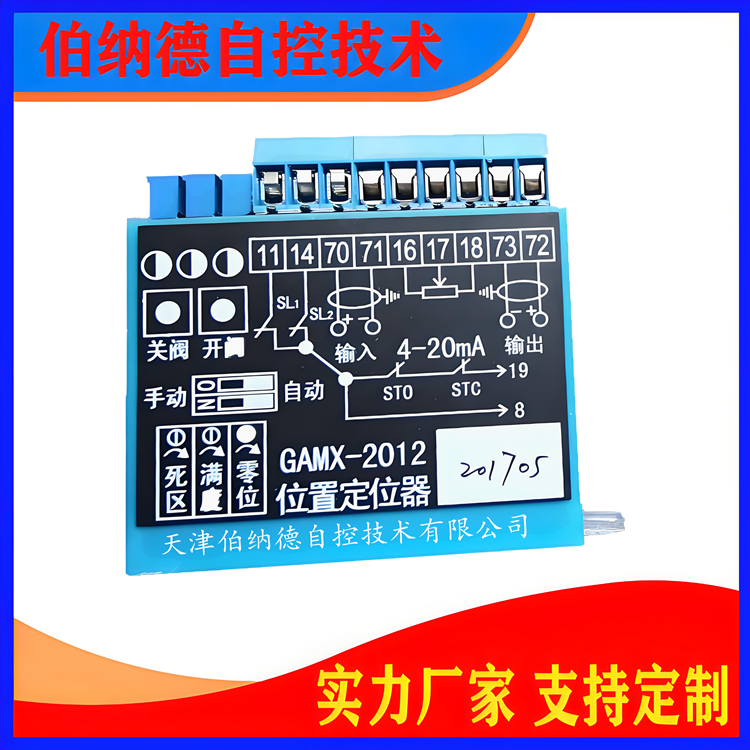

GAMX-2012电子电位器模块
2018-03-22
GAMX-2012电子式模块是为DKJ-D整体电子式电动执行机构设计的控制模块，同类型号有GAMX-2011，GAMX-2012，GAMX-2013，GAMX-2004,SG-I,SG-ZM,GAMX-A,等多种控制模块，原理基本相同，只是接线或功能上稍有差异。我公司供应天津电动执行机构各种控制模块，主控板，驱动板，电源板，操作器，控制箱，伺服放大器，位置定位器等各种配件，欢迎咨询15822909697GAMX-2012位置定位器模块技术说明
一、特点：
输出电流4-20mADC输出负载270欧姆
内置电子刹车，防机械惰走
输入断信号执行器保持原位（特殊要求开闸或关闸）
无触点功率输出AC220V

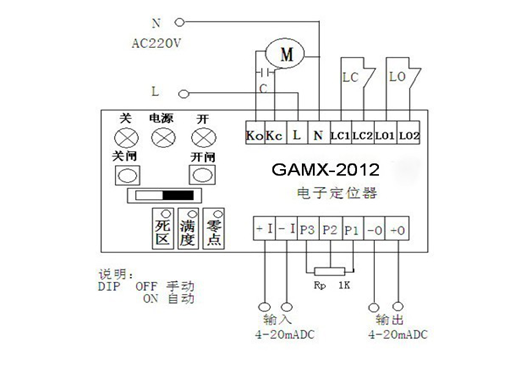

二、GAMX-2012电子定位器引出端子图：
1、按电路图将定位器与执行器连接，并确认无误。
接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调式结束，较 后将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
四，改变转动方向：P1与P2线对调，KC与KO线对调，LC1和LO1对调，LC2与LO2线对调。即可
