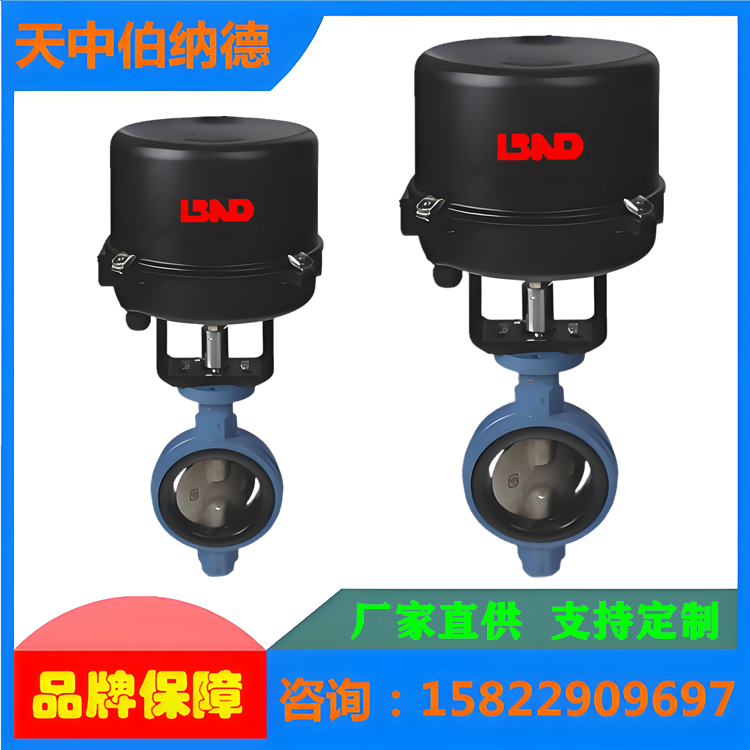

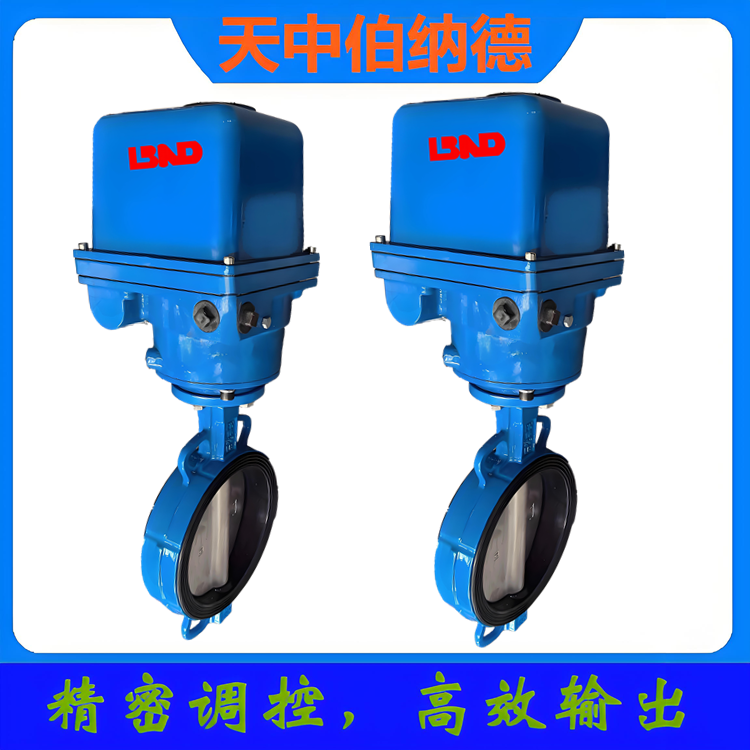

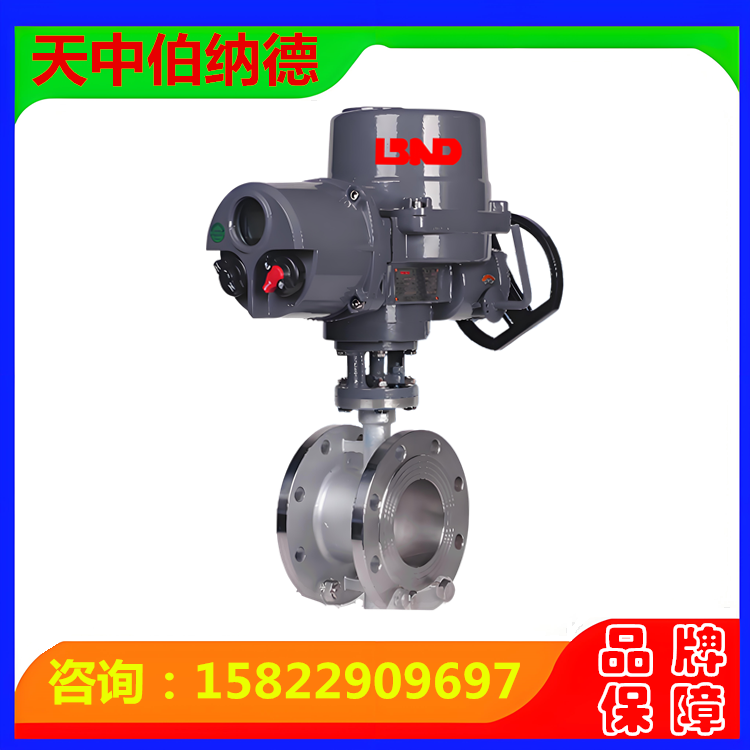

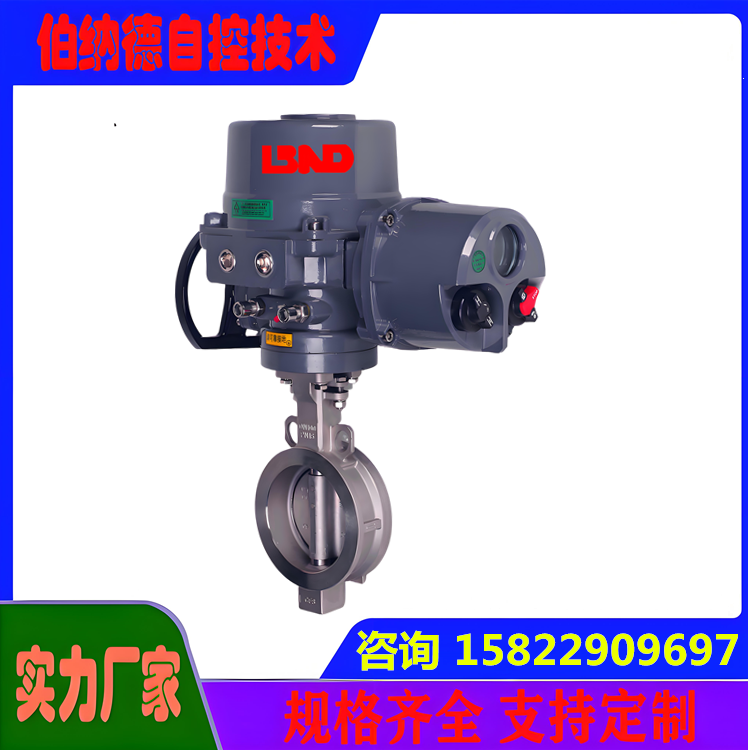

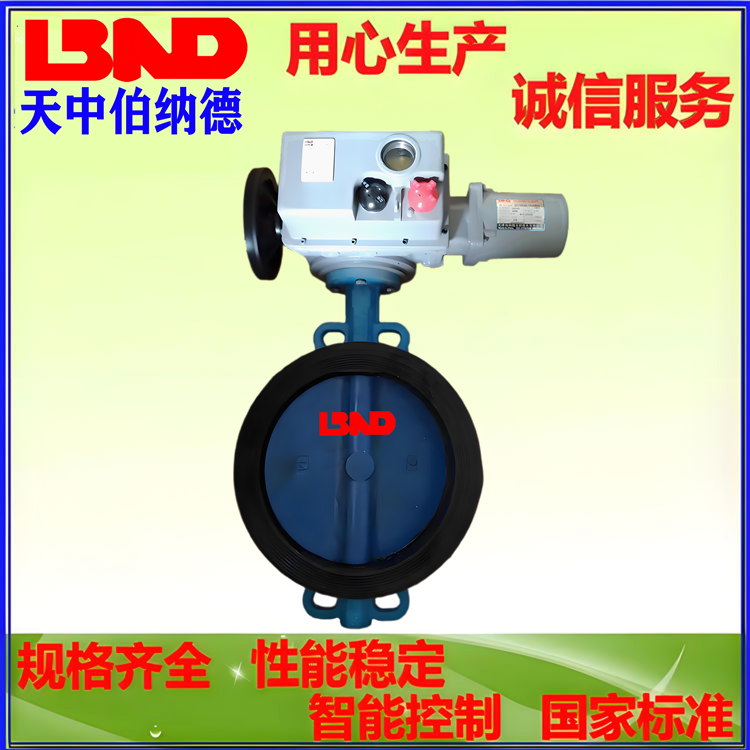

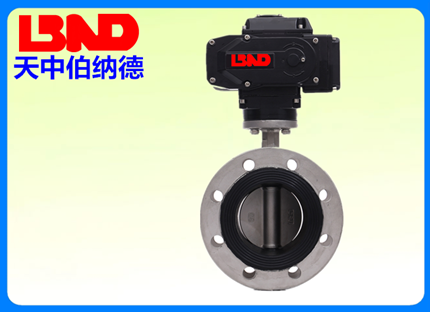

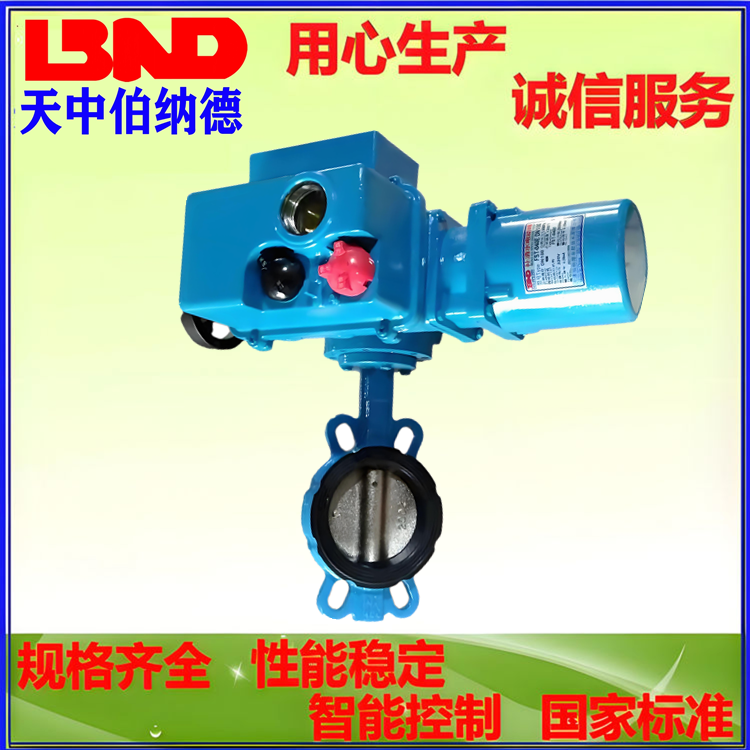

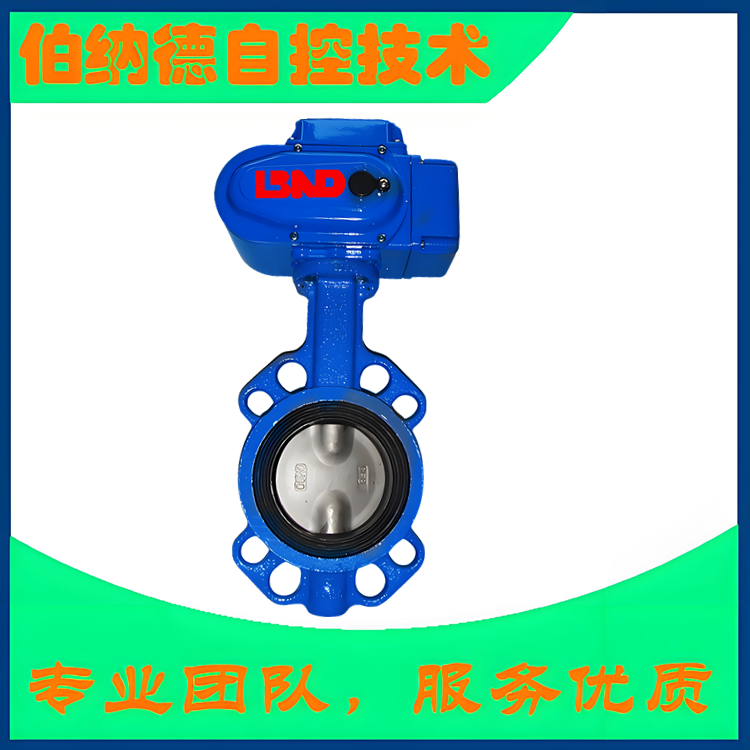

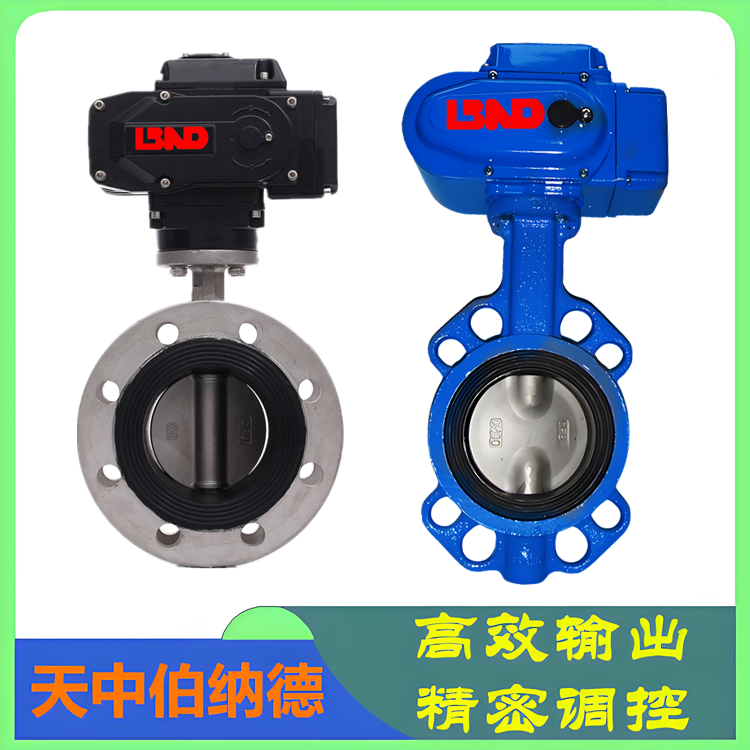

伯纳德精小型电动蝶阀
2018-03-22
一、概述：伯纳德系列电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。1、启闭方便迅速、省力、流体阻力小，可以经常操作。 2、结构简单，体积小，重量轻。 3、可以运送泥浆，在管道口积存液体最少。 4、低压下，可以实现良好的密封。 5、调节性能好。
二、伯纳德电动蝶阀结构特性：
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.
三、工作原理：
工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由天中新伯仪表公司生产的调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。
四、常用规格参数：一般从DN10-300均属于小口径蝶阀，蝶阀口径根据实际需要可做到5-6米以上。
五、应用领域：广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。电动蝶阀适用于暖通与制冷行业，同时亦可用于工业领域、一般服务领域与水处理。
