伯纳德精小型电动球阀
2018-03-22
一、概述：伯纳德系列电动球阀（英文名：Electronic Ball Valve）由伯纳德系列电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关（接通、切断介质）控制。电动球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀，电动对夹球阀，电动焊接球阀，电动丝扣球阀。根据密封形式还分为软密封电动球阀，硬密封电动球阀。伯纳德系列电动球阀有通径15至150多种规格，连续动作寿命100万次以上。二、结构形式：电动球阀由天津天中新伯仪表公司研发的TZ系列精小型电动执行器与各种球阀装置组成，喷塑罩壳，聚四氟乙烯密封件，经久耐磨。法兰或螺纹连接按国标制作。罩壳上方指示盘能机械指示出真实阀位，电气指示开关与控制指示灯组合能真实反映出现场阀位。
三、规格参数：
材 质：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti
公称通经：DN50~DN350
公称压力：PN1.6~25MPa
适用温度：-46℃~ 500℃
驱动方式：电动
四、注意事项：
伯纳德系列电动球阀执行器是实现电动球阀程控，自控和远程控制不可或缺的驱动控制装置，其运动过程由行程，转矩等来控制。由于电动球阀执行器的工作特性和利用率取决于球阀的类型及特性，故而，正确选择球阀执行器，对防止出现超负荷现象至关重要。
电动执行器输出扭矩是选择电动执行器的最主要参数，执行器输出扭矩应为所选球阀操作扭矩的1.2~1.5倍。其次，要根据球阀不同的使用条件，选择恰当的启闭速度，这样可防止球阀执行器启闭速度过快产生水击现象。
电动球阀执行器有其特殊要求，即必须能够限定扭力（轴向力）以及旋转角度。当电动装置规格确定之后，其控制扭力也就确定了。一般在预先确定的时间内运行，电机不会超负荷。但如出现下列情况便可能导致超负荷：一是电源电压低，得不到所需的转矩，使电机停止转动；二是错误地调定转矩限制机构，使其大于停止的转矩，造成连续产生过大转矩，使电机停止转动；三是断续使用，产生的热量积蓄，超过了电动机的允许温升值；四是因某种原因转矩限制机构电路发生故障，使转矩过大；五是使用环境温度过高，相对使电机热容量下降。
1、环境温度应该控制在-25℃-70℃之内。
2、几种情况应该选择防爆型电动球阀，电流不稳定、环境腐蚀、易燃易爆场合、特种介质、长时间无维护等。
3、由于电动机构较为复杂，当出现故障是不应自行拆卸，防止意外发生。
4、任何情况下不得对电动球阀进行敲打或将物品放在一起。

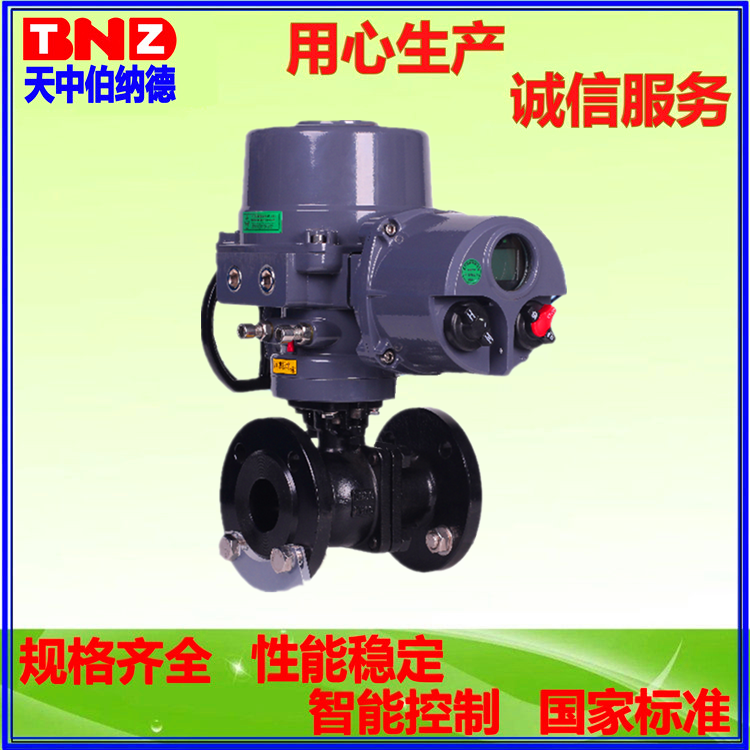

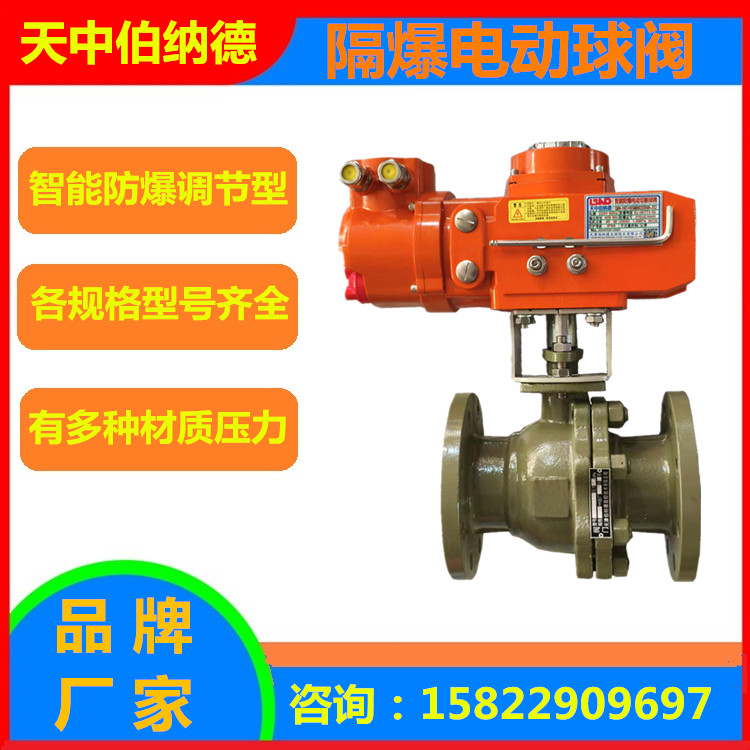

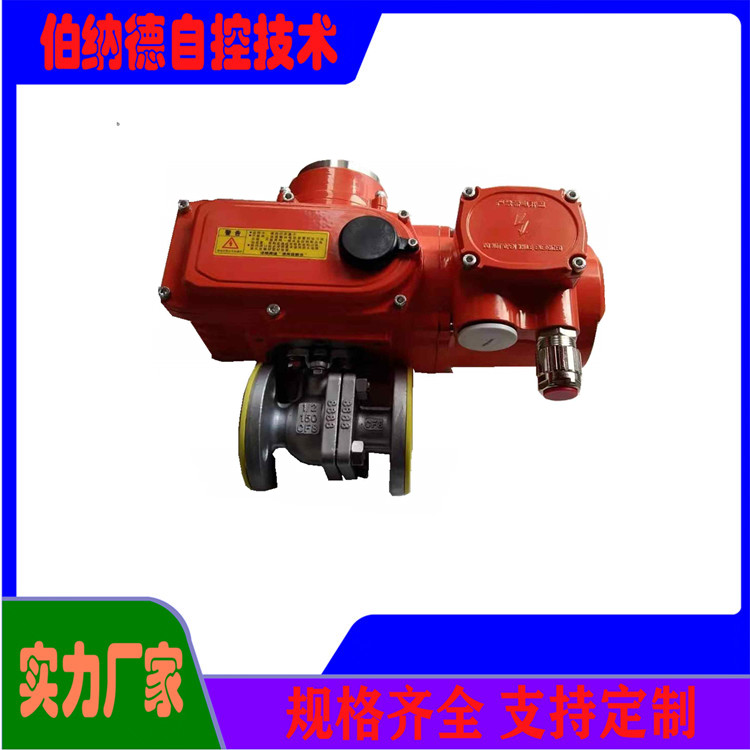

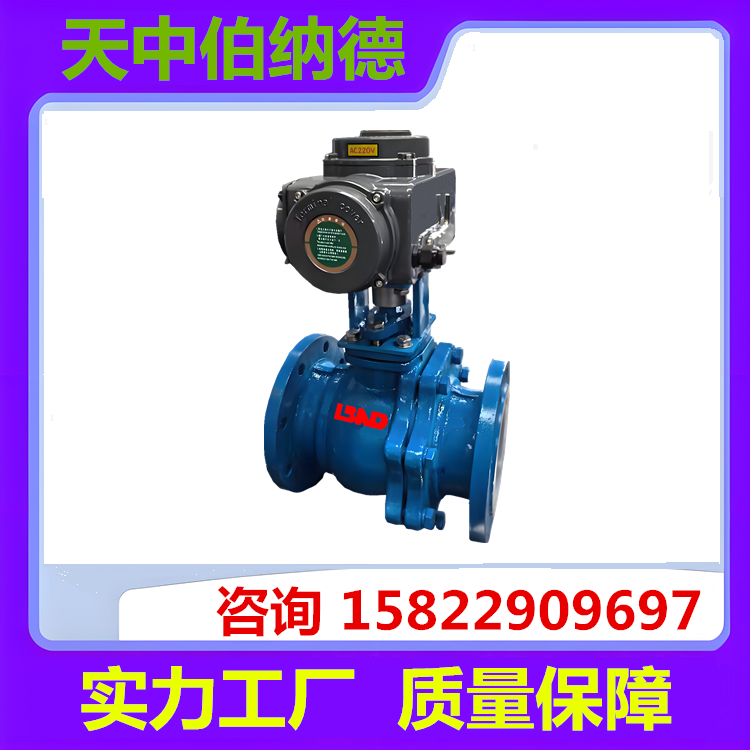

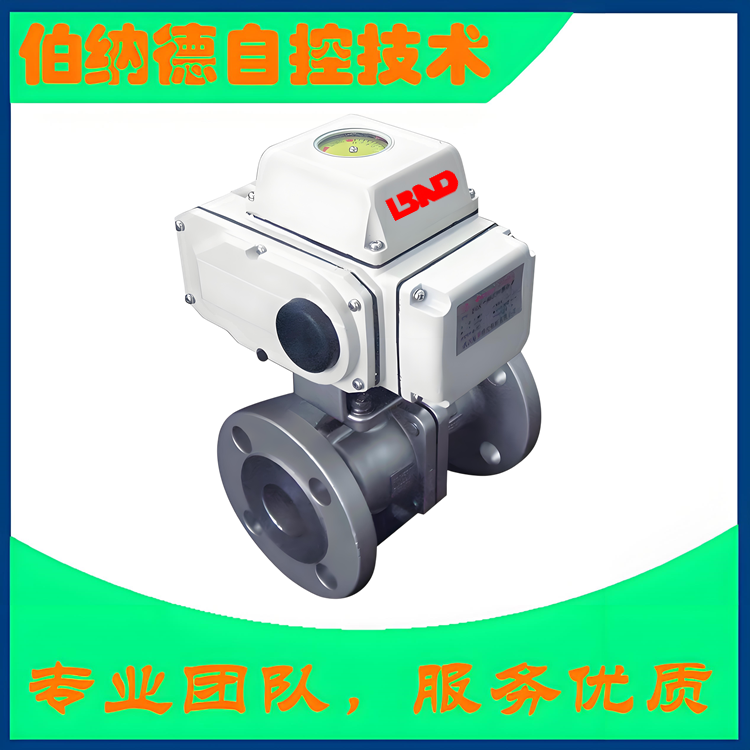

精小型电动球阀样图参考
