DKJ-D(DY-J)电动执行机构
2018-03-16
一、DKJ-D(DY-J)电子整体式电动执行器与DKJ-M的区别是DKJ-D输入输出4-20mA信号，可以直接与DCS系统连接，而DKJ-M型只能输出4-20mA信号，要输入4-20mA信号，就需要加伺服放大器，连接尺寸，外形都一样。都与蝶阀、球阀等作90度直角旋转的阀门连接。二、DKJ-D电子整体式电动执行器型号参数表：

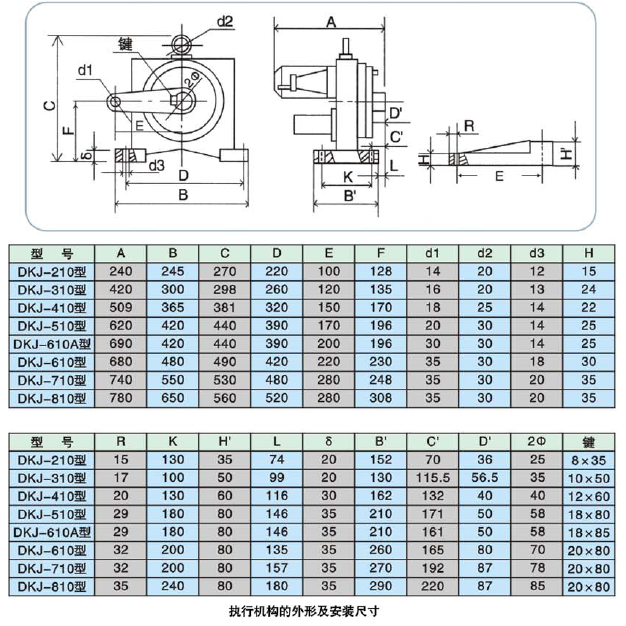

三、DKJ-D电动执行器外形尺寸与安装图
四、主要技术指标
1、输入信号：Ⅱ型0~10mA DC;Ⅲ型4~20mA DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、死区：≤3%
8、阻尼特性：≤3次半周期
9、回差：≤1.5%
10、电源电压：220V(10%,15%) 频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用环境相对湿度：执行机构：≤95%；放大器：10%～70%
