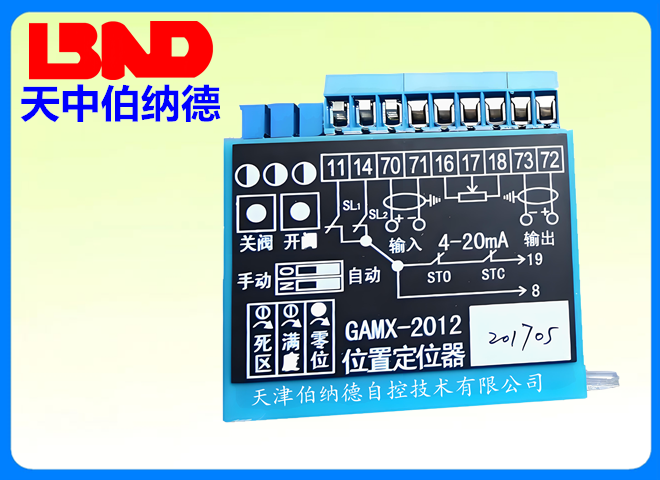

伯纳德自控GAMX-2012位置定位器模块技术说明

2018-03-15

GAMX-2012定位器模块特点:
输入电流4-20mADC输入阻抗250欧姆
输出电流4-20mADC输出负载270欧姆
内置电子刹车,防机械惰走
输入断信号执行器保持原位(特殊要求开阀或关阀)
无触点功率输出AC220V
GAMX-2012定位器模块调试方法
按电路图将电子定位器电动执行器连接,并确认无误。接通220V电源,电子定位器电源指示灯亮,将拨码拨到OFF,转入手动操作,按关阀按键执行器向关向运行,关向指示灯亮(红),全关到位后,旋转零位电位器使阀位输出为4mA;按开阀按键执行器向开向运行,全开到位后,旋转满度电位器使阀位输出为20mA。再反复运行执行器全关和全开并调节零位和满度电位器,直至全关对应阀位输出4mA,全开对应阀位输出20mA,手动调试结束,较后将拨码开关拨到自动,定位器转入自动状态,电位器跟踪输入信号,如有震荡可适当调整死区电位器
