381/361R隔爆电动蝶阀球阀执行器
2018-09-10

一、381/361R隔爆电动蝶阀球阀执行器是3810R /3610R系列电子式执行器隔爆产品,产品符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定,也符合IEC79-1,BS4683和EN50018的规定,制成隔爆型。防爆标志为ExdⅡBT4,适用于煤矿井下(非采掘工作面)及 工厂IIB级、温度组分类为T4的爆炸性气体环境的危险场所。
二、 381/361R隔爆电动蝶阀球阀执行器是以220V 交流单相电源作为驱动电源,接收来自调节器控制信号(DC4-20mA 或DC1-5V),实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工以及环保等工业部门。
三、381/361R隔爆电动蝶阀球阀执行器主要型号:

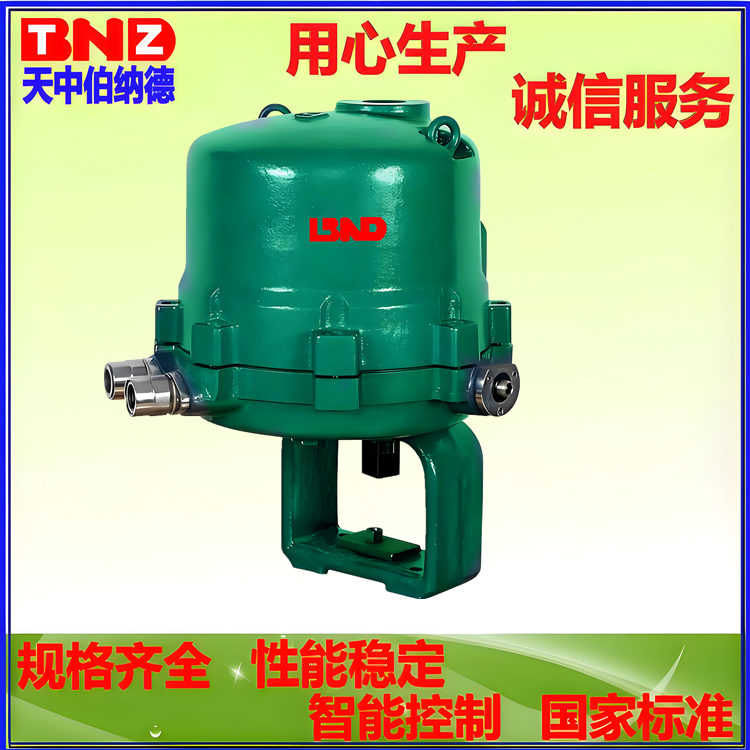

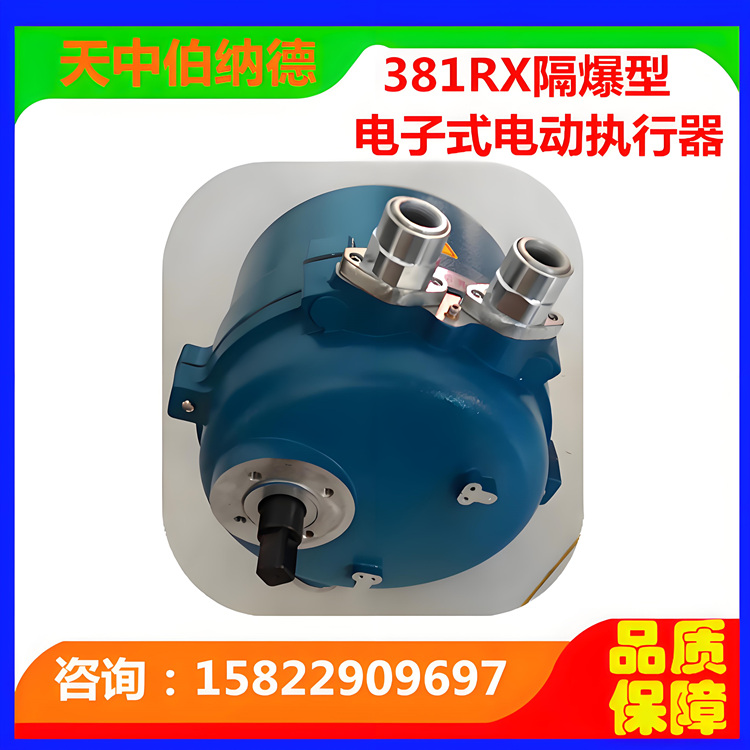

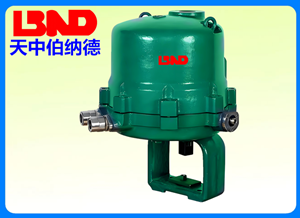

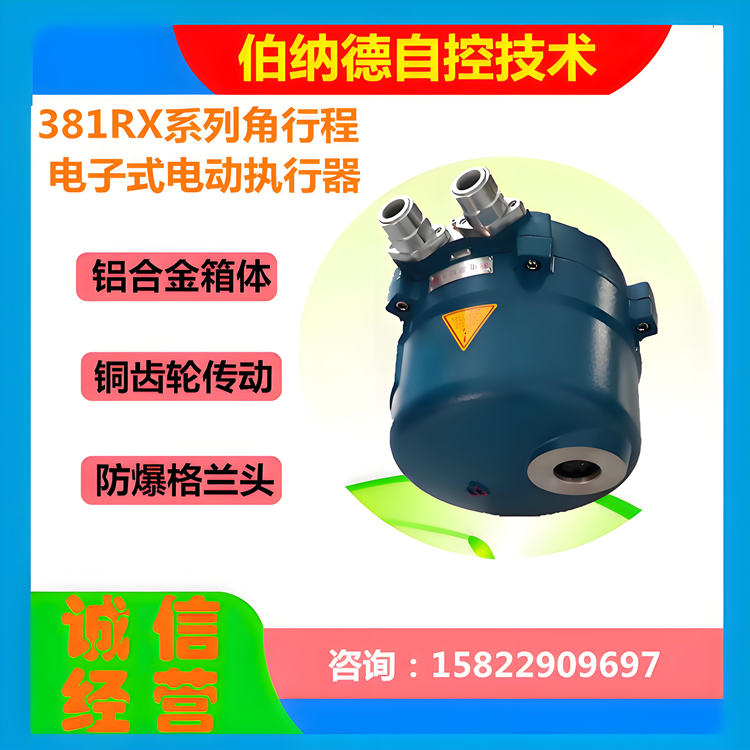

型号 额定输出力Nm 工作速度mm/s 行程(mm) 配套通径 381RXA-02型 20Nm 8.5 0-90° DN50-DN100 381RXA-05型 50Nm 17 DN125-DN200 381RSB-10型 100Nm 18 DN150-DN200 381RXB-10型 381RSB-20型 200Nm 36 DN250-DN300 381RXB-20型 381RSC-30型 300Nm 24 DN350-DN400 381RXC-30型 381RSC-50型 500Nm 42 DN450-DN500 381RXC-50型 381RSC-60型 600Nm 48 DN600-DN700 381RXC-60型 381RSC-80型 800Nm 68 DN700-DN800 381RXC-80型 电动执行器样图
