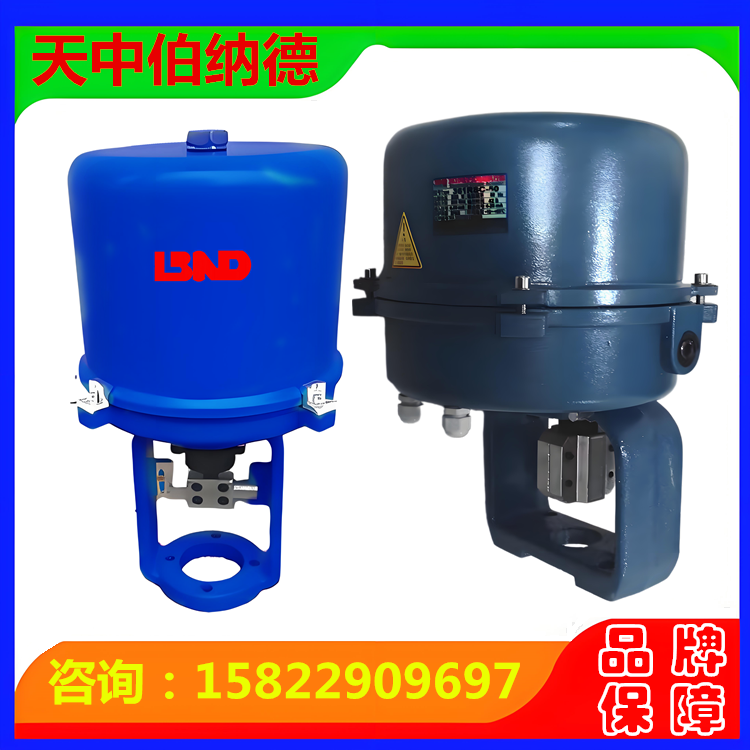

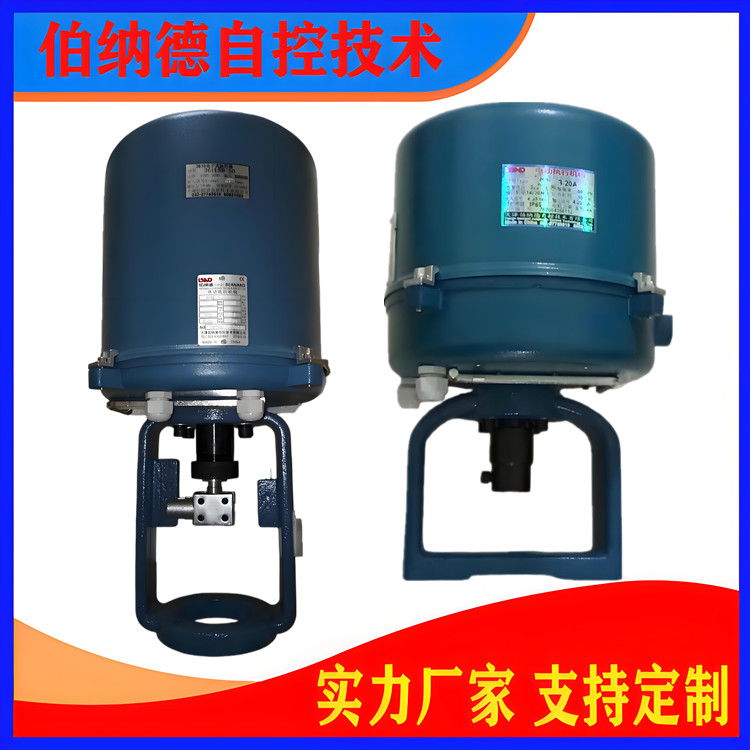

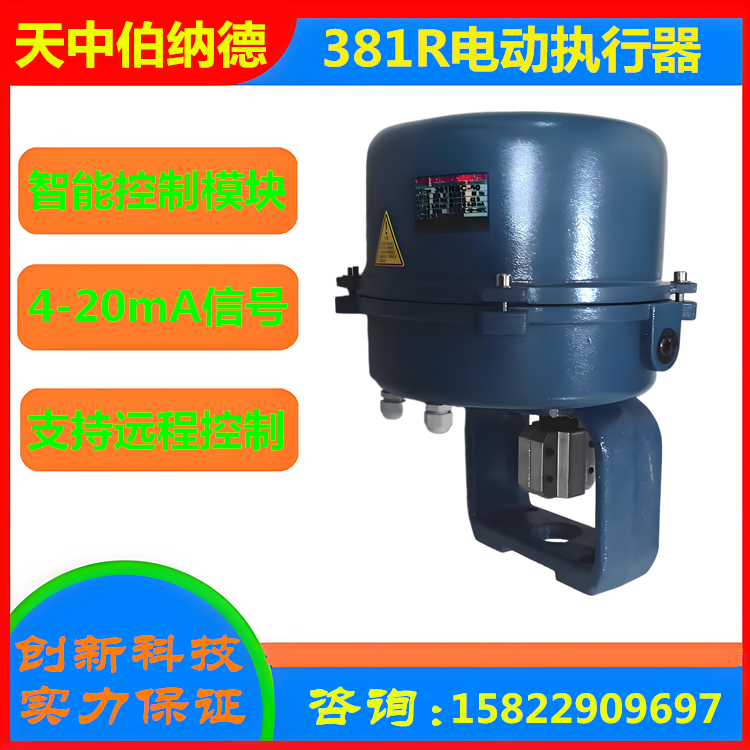

381/361R蝶阀球阀电动执行器



381/361R蝶阀球阀电动执行器

2018-09-10

381/361R蝶阀球阀电动执行器是以AC220单相交流电源作为驱动电源,直接接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信号来运转,以角度位移(0~90o)运动的全电子执行机构。电子式控制单元采用先进的混合集成电路,组成全新智能模块,包含完整的保护功能,可现场控制或远程控制,并用树脂浇铸密封。

     381/361R蝶阀球阀角行程电子式电动执行器的驱动电机采用AC可逆电机,反馈量检测采用高性能导电塑料电位器,是具有1/250分辨能力的高可靠性经济类型产品。该执行机构几乎具备了调节本身所需求的各种动作变换功能以及开度信号功能和手动功能等。381角行程电动执行器的阀位反馈采用高性能的导电塑料电位器,并具有连接简单、性能稳定可靠、安装及维护方便等优点。产品防护等级IP65。

381/361R蝶阀球阀电动执行器性能参数

型号额定输出力Nm工作速度mm/s行程(mm)配套通径
381RSA-02型20Nm8.50-90°DN50-DN100
381RSA-05型50Nm17DN125-DN200
381RSB-10型100Nm18DN150-DN200
381RXB-10型
381RSB-20型200Nm36DN250-DN300
381RXB-20型
381RSC-30型300Nm24DN350-DN400
381RXC-30型
381RSC-50型500Nm42DN450-DN500
381RXC-50型
381RSC-60型600Nm48DN600-DN700
381RXC-60型
381RSC-80型800Nm68DN700-DN800
381RXC-80型
