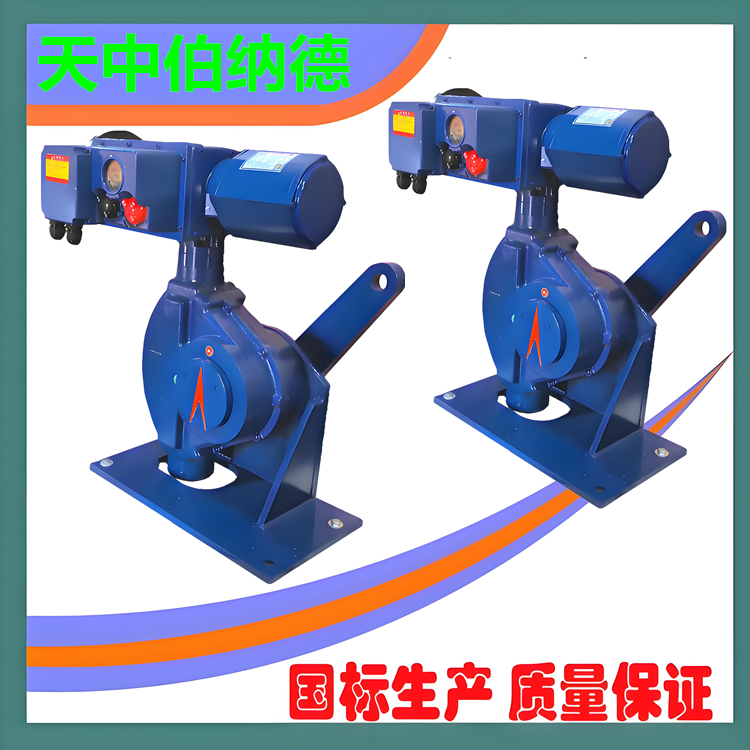

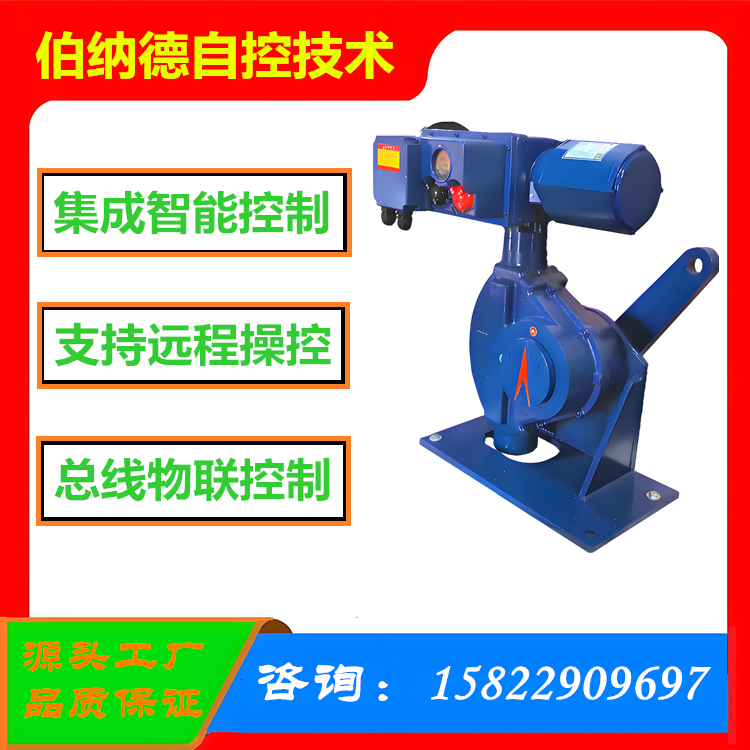

B+RS600电动执行机构
2018-09-05
B+RS800智能型角行程电动执行机构是天津伯纳德仪表自控技术生产的具有世界先进水平的产品，其主要部件均为进口，产品严格执行*标准，目前生产的的有调节型、远控型、开关型等型号，可用于控制各类转角90°的阀门如：蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。功能齐全、质量稳定、~可靠、精度高、规格多、重量轻、调试安装灵活方便，广泛应用于电力、冶金、石油、建材、供热、轻工、水处理等行业，在工业过程控制系统中发挥重要作用。
SD角行程电动执行机构型号规格表：
型号 | 额定力矩（Nm） | 全行程时间（S） | 配用电机参数 | ||
相数代号 | 额定功率KW | 转速rpm | |||
AS-25 | 250 | 30(28) | K;F | 0.065 | 1400 |
A+RS100 | 1000 | 30,48* | K;F | 0.25 | 1400 |
BS-60 | 600 | 30 | K;F | 0.16 | 1400 |
B+RS160 | 1600 | 28 | F | 0.4 | 1400 |
40 | K;F | 0.25 | |||
B+RS250 | 2500 | 28 | F | 0.65 | 1400 |
40 | K;F | 0.4 | |||
B+RS400 | 4000 | 28 | F | 1 | 1400 |
40* | 0.65 | ||||
65 | K;F | 0.4 | 1400 | ||
105 | 0.4 | 950 | |||
B+RS600 | 6000 | 40 | F | 1 | 1400 |
65 | 0.65 | ||||
105 | K;F | 0.4 0.65 | |||
B+RS800 | 8000 | 125 | F | 1 | 1400 |
B+RS1000 | 10000 | 105 | F | 1 | 1400 |
SD角行程电动执行机构标准代号定义：
OA- |
|
|
|
|
|
| 机座代号 | ||
AS- |
|
|
|
|
|
|
| ||
BS- |
|
|
|
|
|
|
| ||
A+RS |
|
|
|
|
|
|
| ||
B+RS |
|
|
|
|
|
|
| ||
| 数字 |
|
|
|
|
| 输出力矩 | 数字表示，单位10Nm | |
|
|
| K |
|
|
| 电源代号 | 单相220V/50Hz | |
|
|
| F |
|
|
| |||
