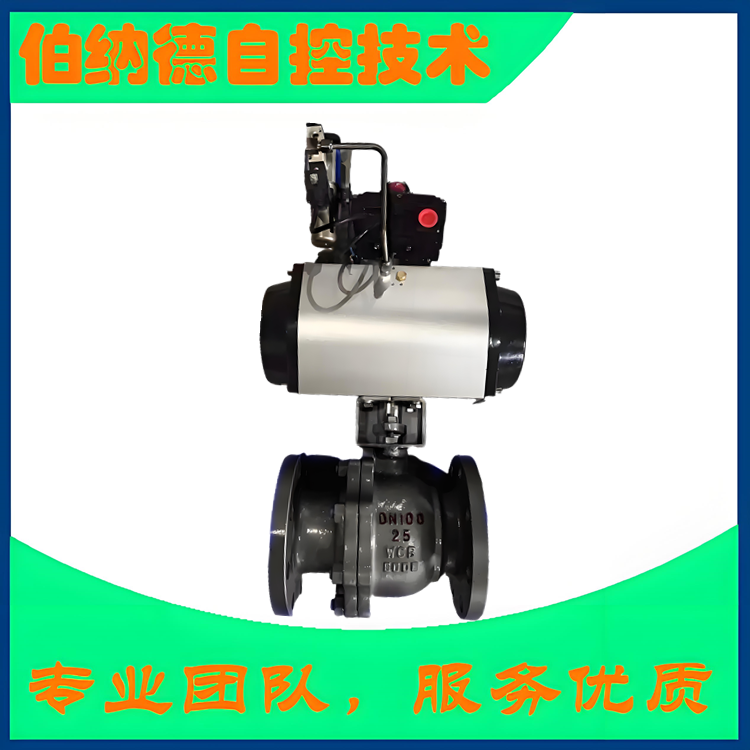

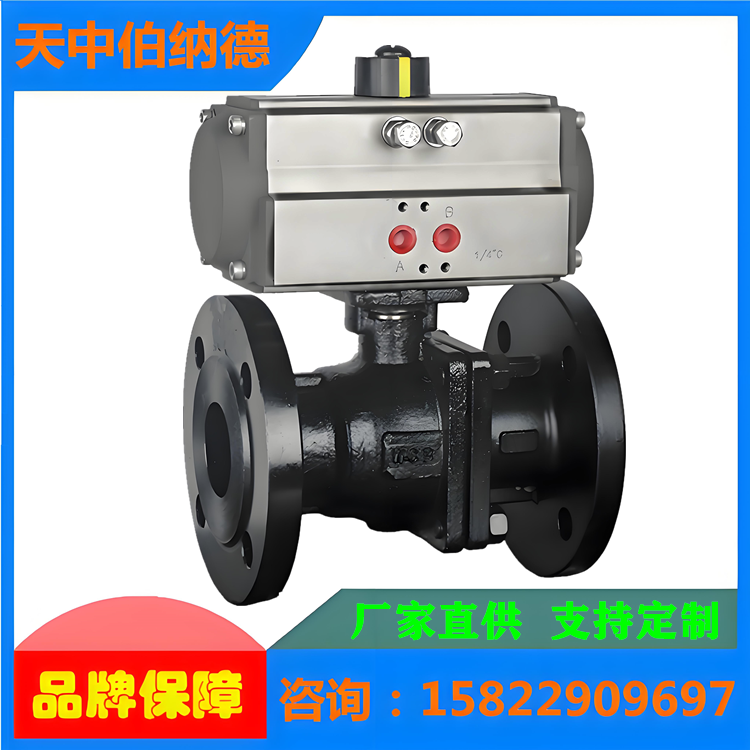

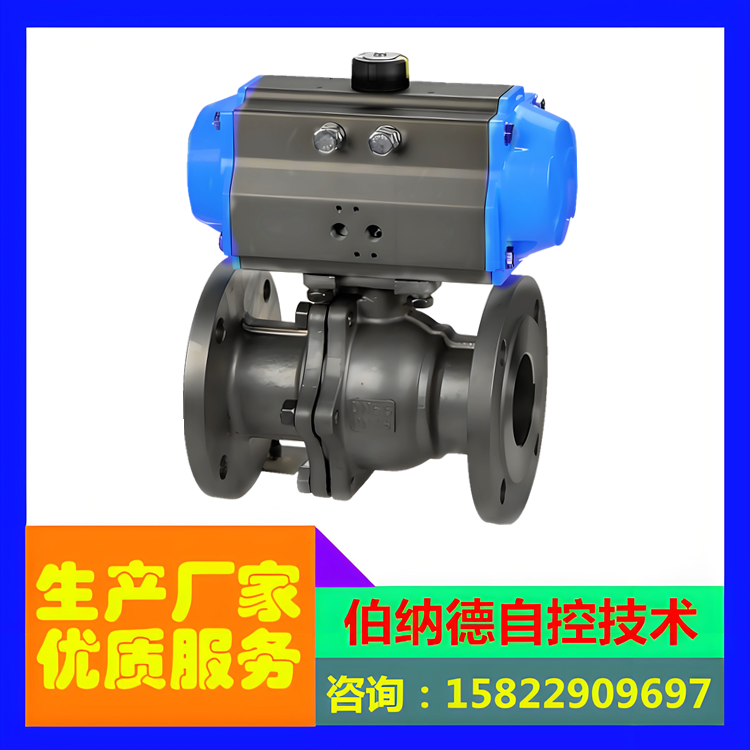

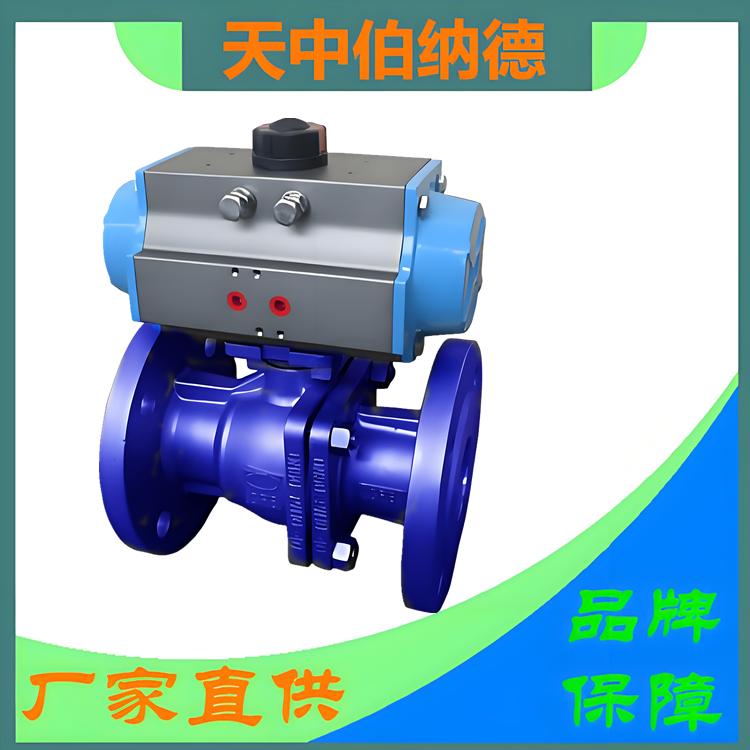

气动调节球阀
2018-03-29
一、概述：
气动调节球阀是一种直角回转式调节阀,它与阀门定位器配套使用,可实现比例调节,与二位五通电磁阀及控制箱配套使用,可实现开关控制.V型球阀阀蕊设计成带有特殊形状的V型缺口,具有*的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点.适用气体,液体,固体颗粒状介质的控制.由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制.因此本产品被广泛用于石油、化工、电力、造纸、冶金等行业。
二、特点：
气动调节球阀由V型阀体与伯纳德气动执行机构及其他附件组成.是一种直角回转结构的控制阀. V型球阀长期不需要修理,使用寿命长,为您提供了真正的效率高
率进行控制工艺状况的一种阀门。
V型球阀采用双轴承结构,机械稳定性高,启动扭距小,保证了阀门具有良好的灵敏度和感应速度.
可靠(~)性:阀体为一个整体结构,坚固耐用,操作不受管道压力一影响,并可避免阀体渗漏.
金属阀座的优越密封性: V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。
强大的剪切能力:V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能断纤维等杂质,并具有自洁功能,避免阀门卡死的现象发生。
气动执行机构采用活塞式汽缸及曲臂转换结构,输出力矩大,体积精小.执行机构采用全密封防水设计防护等级高.汽缸采进口镜面汽缸,无油润滑,摩擦系数小,耐腐蚀,具有强大的耐用性及可靠性.所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损。
三、主要零件材料：
主要材质：阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L
阀座形式：不锈钢可动硬密封、PTFE软密封。
四、规格参数：
公称通径D（㎜） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
额定流量系数kv | 22 | 36 | 58 | 82 | 145 | 200 | 355 | 554 | 798 | 1418 | 3900 |
公称压力PN（MPa） | 1.6、4.0、6.4 | ||
流量特性 | 近似等百分比 | ||
阀板转角（度） | 0°±4至90° ±4°（可调） | ||
操作压力（MPa） | 双作用0.2～1.0、单作用0.3—1.0 | ||
适用工作温度（℃） | 软密封∶-40～180、硬密封∶-60～450 | ||
允许压差（MPa） | 为公称压力值 | 4.0 | 2.0 |
允许泄漏量等级 | 软密封Ⅵ级、硬密封Ⅳ级 | ||
动作时间（S） | 0.5～7 | ||
执行机构输出力矩(Nm) | 5.9～5169 |
