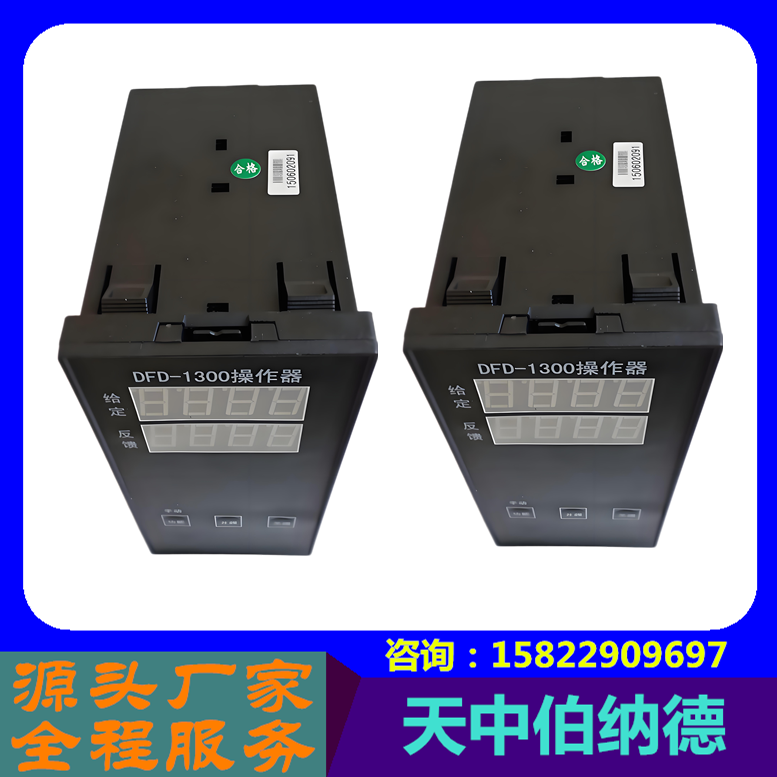

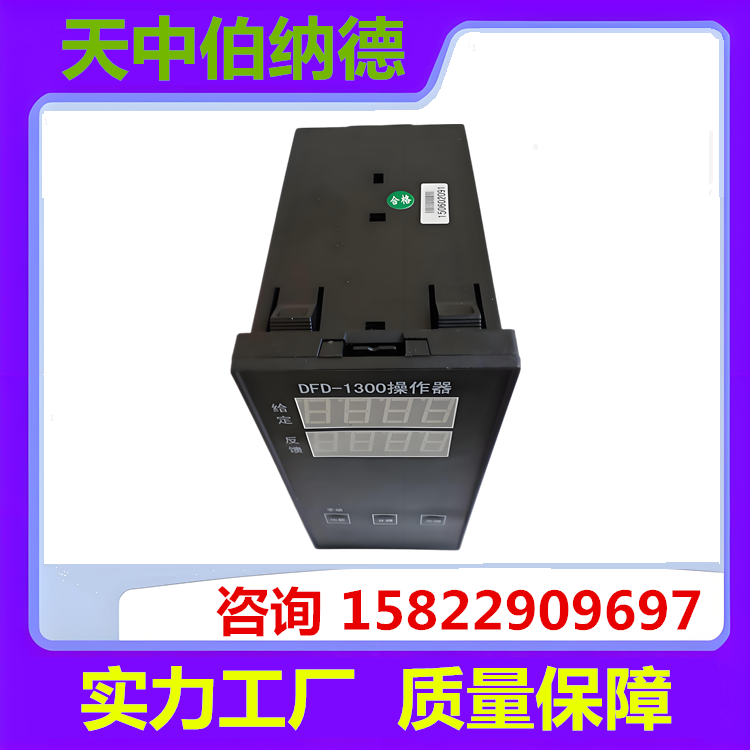

DFD-1300型电动操作器



DFD-1300型电动操作器

2018-03-29

DFD-1300电动操作器是伯纳德自控公司采用新一代32为处理器技术开发的新型操作器,采用一系列新技术,如实时操作系统,可实现任务的多任务并行处理,增加了产品寿命和抗干扰性。
1.1 用途:

操作器本身具有手动控制和自动调节工作状态的显示。
1.2 主要技术性能

1.2.3 反馈回路电阻:120欧姆
1.2.4 供电电源:220V50Hz
1.2.5 能对系统实现手动、自动无扰切换
1.2.6 工作状态:输出电流0~10mA(Ⅱ)4~20mA(Ⅲ)
1.2.7 工作环境:a.环境温度(-10℃~40℃)b.相对湿度≤80% c.周围应无腐蚀性气体及导电尘埃 d.应用场所应无剧烈震动和冲击
1.2.8 外型尺寸:80×160×155(mm)
                   开口尺寸:151+1×76+1 3.2.9
                   结构形式:面板安装式

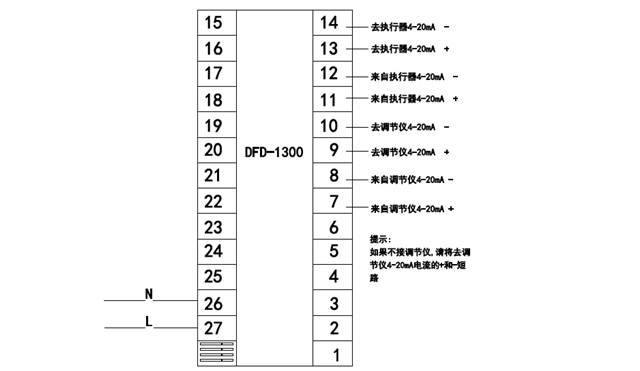

1.3  接线图及结构说明咨询我公司。

1.3.1 操作说明:
自动功能:上电后默认该功能。给定窗口显示给定的阀门开度,反馈窗口显示执行器反馈的阀门开度。
手动功能:自动功能下,按下功能按钮,手动指示灯亮,进入手动功能模式。按开阀、关阀按钮给定窗口数值从0-100范围变化,表示阀门从全关到全开。反馈窗口显示执行器当前开度(0-100)。再次按下功能按钮,手动指示灯灭,再次进入自动功能。
1.3.2 结构说明 操作器采用面板安装式结构,是靠安装支架将仪表固定在操作面盘上,有“手动”,“自动”按钮,“手动”指示灯,及调节器输出电流和反馈电流指示表。
1.4  安装、维护及使用
1.4.1 操作器应在规定的工作环境进行安装使用。
1.4.2 检查系统中与PID调节器仪表的自动跟踪部分端子接线是否正确。
1.4.3 检查操作器对外接线是否正确可靠
