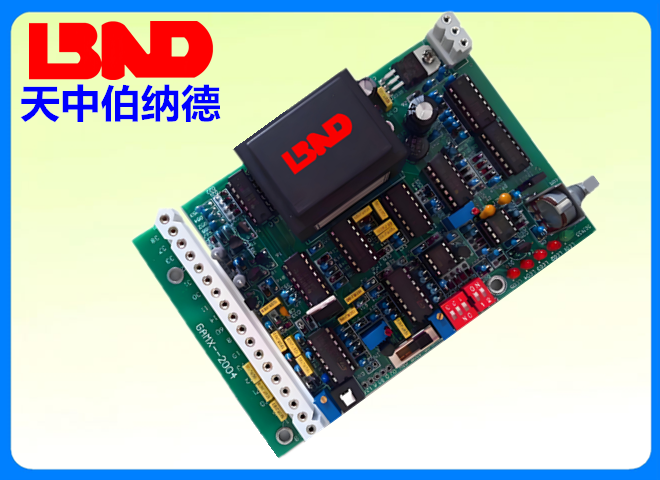

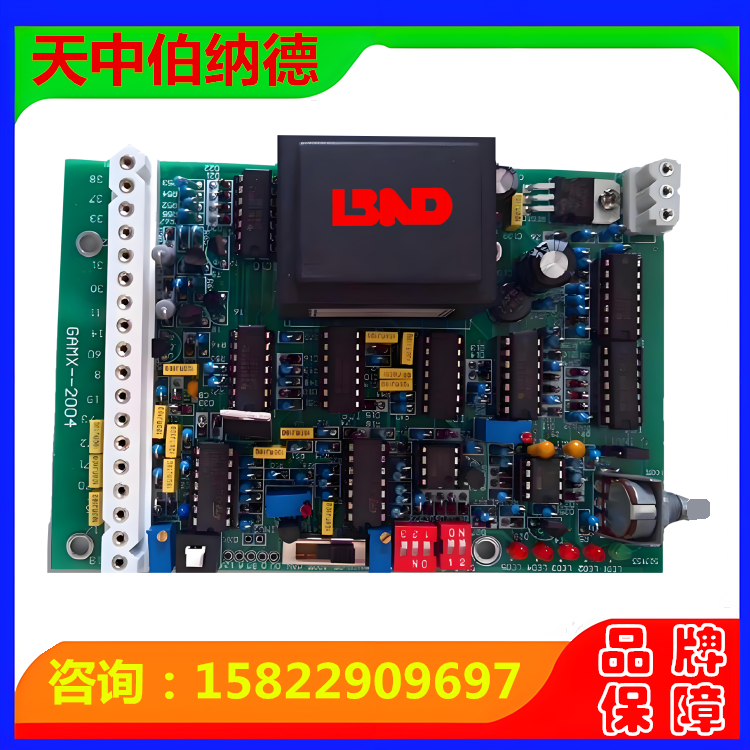

GAMX-2004伯纳德电动执行器控制板

2018-03-22

GAMX-2004电动执行器控制板天津伯纳德电动执行机构系列电动执行器控制板中的一种,其它型号有:GAMX-2004,GAMX-2005,GAMX-2007,GAMX-D,GAMX-S,GAMX-2K,GAMX-2KP,GAMX-2013,GAMX-2014H,ST-2DF,ST-3DF,GAMX-2010N,GAMX-SDM58-K,POSITIONER-PM3,POSITIONER-PM2 ,GAMX-S518S 等,现在使用的GAMX-V2是目前先进的智能控制板,该控制板为液晶全中文控制。我公司优惠供应伯纳德电动执行器控制板,天津伯纳德电动执行机构控制板天津宝恒电动执行器控制板,天津津达电动执行器控制板,等天津电动执行器厂家控制板。

GAMX-2004电动执行器控制技术参数:

(一)、自动控制
1、输入信号:4-20mA
2、输出信号:4-20mA
3、运行方向:标准形式下执行机构(面对输出轴)顺时针为开启,4mA阀关闭,20mA阀开启。
4、中断保持:标准:在失去信号时执行机构保持原位。
(二)、远程控制
1、标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(无自保持),完成阀的开启和关闭。
2、非标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(自保持),完成阀的开启和关闭。
(三)、本机控制
1、标准:本机控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲本机命令(无自保持),完成阀的开启和关闭。
2、非标准:通过拨码开关,可使电动执行机构接收脉冲本机命令(自保持),完成阀的开启和关闭。
三、编程键定义:
(一)、SET设置键:在手/自动运行状态下,按此键小于5秒,均可进行手自动切换。只有在本机运行状态下按此键5-10秒,进入菜单开锁密码。10秒以上,进入恢复出厂设置页面。在主菜单下按此键,进入该项菜单页,在该菜单页下按此键,保存设定值并退出至主菜单。在主菜单“End”项按此键返回本机运行状态。
(二)、正向键:在本机运行状态下按此键,电机正转。在设置状态下按此键使设置值增加。
             当设置数值增加和减少时,按下此键超过3秒则快速调节该值。

(三)、反向键:在本机运行状态下按此键,电机反转。在设置状态下按此键使设置值减少。

(四)GAMX-2004控制板主要功能

1、 运行方式:正向:4mA阀关闭,20mA阀开启  反向:4mA阀开启,20mA阀关闭。
2、 中断保持:失去信号时,执行器可保持原位,关闭或开启,出厂时中断信号设定执行器保持原位。
3、 本机手动运行:本机手动运行是使定位器模拟一个4-20mA输入信号,使执行器手动调节全开或全关。
4、 0%位置:定位器0%,使执行器全关到位。
5、 100%位置:定位器100%,使执行器全开到位。
6、 短接19和34号端子时为关掉自动控制,转入手动,短接34和35端子为手动关向运行,短接34和36端子为手动开向运行。远程控制优先于自动控制,当控制器在远程控制位置,自动控制被封锁,不起作用。远程控制为点动状态。
7、 执行器运行方向:
标准形式下:执行器(面向输出轴)顺时针为开启
通过拨码开关可改变控制(改变电机旋转方向)使执行器逆时针转为开启,同时改变限位开关和力矩开关方向。
  8、电制动配置:GAMX模块220VAC和380VAC通用
单相电源(220VAC)配置电制动
三相电源(380VAC)通过拨码开关使电制动功能不起作用,执行机构电制动由外电路完成。
