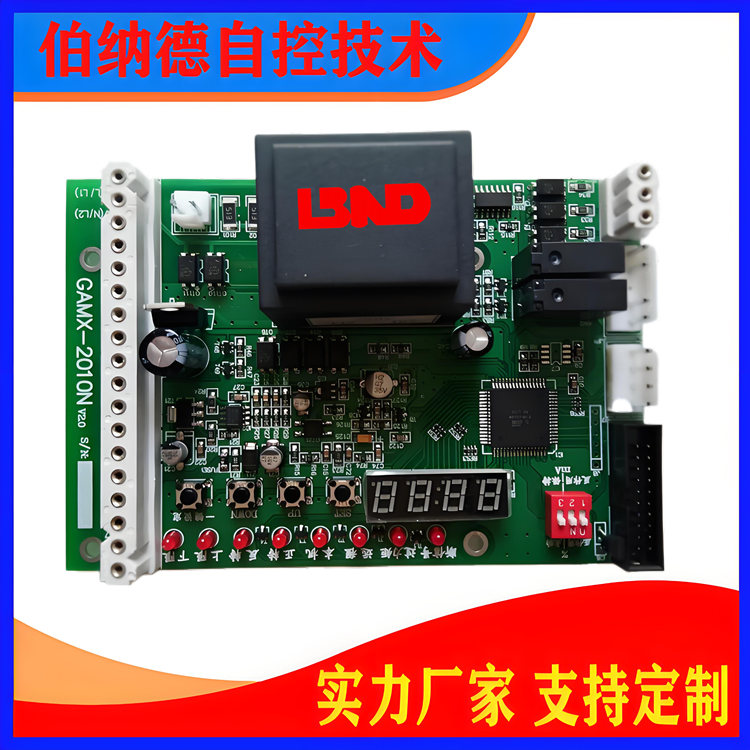

GAMX-2010N电动执行器主控板
2018-03-22
GAMX-2010N控制板是天津伯纳德电动执行机构系列电动执行器控制板中的一种，其它型号有：GAMX-2004，GAMX-2005，GAMX-2007，GAMX-D,GAMX-S,GAMX-2K,GAMX-2KP,GAMX-2013，GAMX-2014H,ST-2DF,ST-3DF,GAMX-2010N,GAMX-SDM58-K,POSITIONER-PM3,POSITIONER-PM2 ,GAMX-S518S 等，现在使用的GAMX-V2是目前先进的智能控制板，该控制板为液晶全中文控制。我公司优惠供应伯纳德电动执行器控制板，天津伯纳德电动执行机构控制板，天津宝恒电动执行器控制板，天津津达电动执行器控制板，等天津电动执行器厂家控制板。GAMX-2010N控制板技术参数：
(一)、自动控制
1、输入信号：4-20mA
2、输出信号：4-20mA
3、运行方向：标准形式下执行机构(面对输出轴)顺时针为开启，4mA阀关闭，20mA阀开启。
4、中断保持：标准：在失去信号时执行机构保持原位。
(二)、远程控制
1、标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令(无自保持)，完成阀的开启和关闭。
2、非标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令(自保持)，完成阀的开启和关闭。
(三)、本机控制
1、标准：本机控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲本机命令(无自保持)，完成阀的开启和关闭。
2、非标准：通过拨码开关，可使执行机构接收脉冲本机命令(自保持)，完成阀的开启和关闭。
三、编程键定义：
(一)、SET设置键：在手/自动运行状态下，按此键小于5秒，均可进行手自动切换。只有在本机运行状态下按此键5-10秒，进入菜单开锁密码。10秒以上，进入恢复出厂设置页面。在主菜单下按此键，进入该项菜单页，在该菜单页下按此键，保存设定值并退出至主菜单。在主菜单“End”项按此键返回本机运行状态。
(二)、正向键：在本机运行状态下按此键，电机正转。在设置状态下按此键使设置值增加。
当设置数值增加和减少时，按下此键超过3秒则快速调节该值。
(三)、反向键：在本机运行状态下按此键，电机反转。在设置状态下按此键使设置值减少。
(四)、一键设定键：在本机运行状态下按此键自动进行零满设置。（需调整开限位、关限位与机械零满对应好）。
(五)、拨码开关： (标准状态均置于ON位置，见图2)
拨码1：换方向，置于ON时为正作用，即面对输出轴开阀时顺时针旋转，
置于OFF时为反作用，即面对输出轴开阀时逆时针旋转。
拨码2：置于ON时数码管显示阀位%数值，置于OFF时显示mA值。
拨码3：本机运行状态下，置于ON：本机点动。置于OFF：本机自保持。
拨码4：单相/三相：置于ON：为单相模式(即有电制动)
置于OFF：为三相模式(即无电制动，执行机构电制动由外电路完成)。
五
运行操作(操作员使用程序)
1、开机上电：执行机构上电后即进入自动状态，此时显示百分比。
2、自动/手动工作方式的切换：按SET键切换。
3、手动工作方式：手动灯亮，按UP键电机正转；按DOWN键电机反转，键松开电机停转。
4、自动工作方式：自动灯亮，执行机构接收计算机信号输出正反转控制。此时按UP、DOWN键无效。
5、零满设置：0%、100%设置。在本机状态下，使阀门全关，调整关限位开关起作用；使阀门全开，调整开限位开关起作用。置电位器于有效区内，即初始调试将箭头对准0°即可(见图3)。按下一键设定键，自动设置0%、100%
