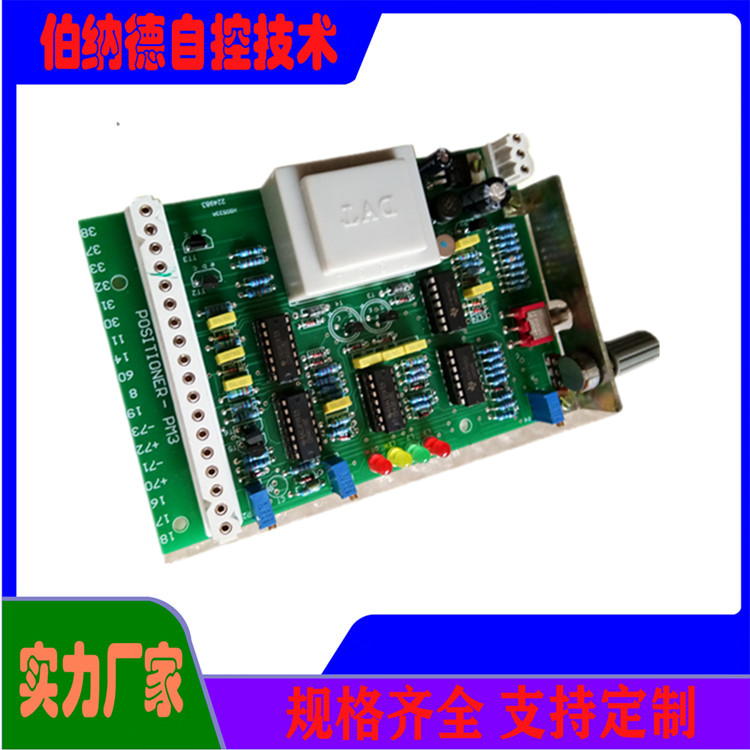

POSITIONER-PM3电动执行器控制板

2018-03-22

POSITIONER-PM3是天津伯纳德系列电动执行器控制板中的一种,其它型号有:GAMX-2004,GAMX-2005,GAMX-2007,GAMX-D,GAMX-S,GAMX-2K,GAMX-2KP,GAMX-2013,GAMX-2014H,ST-2DF,ST-3DF,GAMX-2010N,GAMX-SDM58-K,,POSITIONER-PM3,POSITIONER-PM2 ,GAMX-S518S 等,现在使用的GAMX-V2是目前先进的智能控制板,该控制板为液晶全中文控制。我公司优惠供应伯纳德电动执行器控制板,天津伯纳德电动执行机构控制板,天津宝恒电动执行器控制板,天津津达电动执行器控制板,等天津电动执行器厂家控制板。

技术参数:
(一)、自动控制
1、输入信号:4-20mA
2、输出信号:4-20mA
3、运行方向:标准形式下执行机构(面对输出轴)顺时针为开启,4mA阀关闭,20mA阀开启。
4、中断保持:标准:在失去信号时执行机构保持原位。
(二)、远程控制
1、标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(无自保持),完成阀的开启和关闭。
2、非标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(自保持),完成阀的开启和关闭。
(三)、本机控制
1、标准:本机控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲本机命令(无自保持),完成阀的开启和关闭。
2、非标准:通过拨码开关,可使执行机构接收脉冲本机命令(自保持),完成阀的开启和关闭。
三、编程键定义:
(一)、SET设置键:在手/自动运行状态下,按此键小于5秒,均可进行手自动切换。只有在本机运行状态下按此键5-10秒,进入菜单开锁密码。10秒以上,进入恢复出厂设置页面。在主菜单下按此键,进入该项菜单页,在该菜单页下按此键,保存设定值并退出至主菜单。在主菜单“End”项按此键返回本机运行状态。
(二)、正向键:在本机运行状态下按此键,电机正转。在设置状态下按此键使设置值增加。
             当设置数值增加和减少时,按下此键超过3秒则快速调节该值。
(三)、反向键:在本机运行状态下按此键,电机反转。在设置状态下按此键使设置值减少。
