ZAZM电动套筒调节阀

2018-03-20

一、用途
ZAZM系列电动套筒调节阀（简称电动套筒阀）是套筒阀体与直行程电动执行机构连接在一起的组合产品，配套电动执行机构有DKZ型，A+Z/B+Z型，SKZ型，361L等直行程电动执行机构，它以220V或380V电源为动力，接受统一的标准直流信号：4～20mA（III型）或0～10mA（II型），并根据信号的大小自动控制阀的开度，从而达到对温度，压力，液面流量等工艺参数的调节，本产品具有稳定性高，噪音小，压差大等特点。广泛的用于发电，冶金，石油，化工等行业。
二、ZAZM电动套筒阀型号编制：

三、ZAZM电动套筒阀主要技术参数：
1、反馈信号：III型4～20mA DC,II型0～10mA DC
2、电源电压：单相电压220V 频率50Hz.伯纳德自控公司A+Z;B+Z型电动执行器可选380V,50Hz
3、使用环境湿度：伺服放大器≤10～70%
套筒阀≤85%
4、使用环境温度：伺服放大器0～50℃
套筒阀-10～70℃（-25～90℃）
5、电动套筒阀适用介质温度：
普通型铸铁PN1.6MPa-20～200℃
普通型铸钢PN4.0；6.4MPa-40～250℃
带散热片型-40～450℃

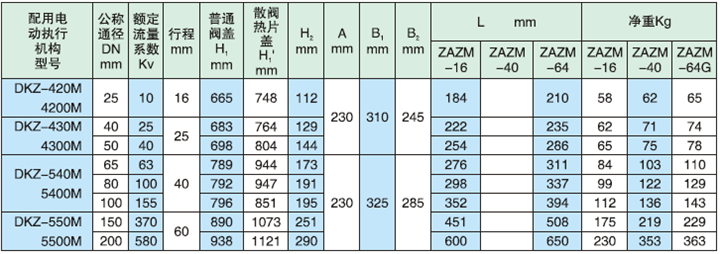

四、ZAZM电动套筒调节阀的常用型号及参数：

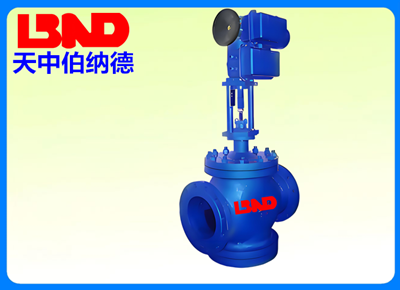

ZAZM电动套筒阀样图：
