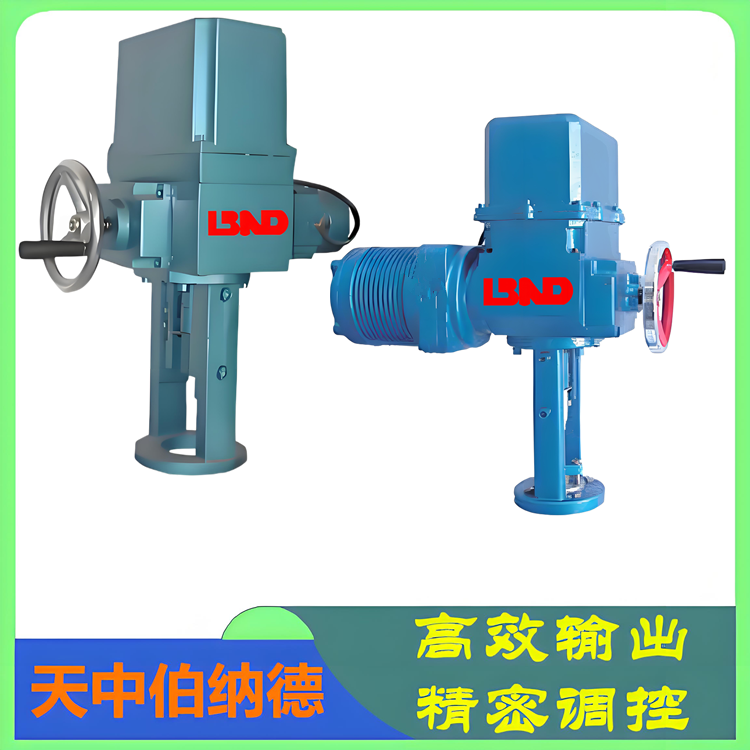

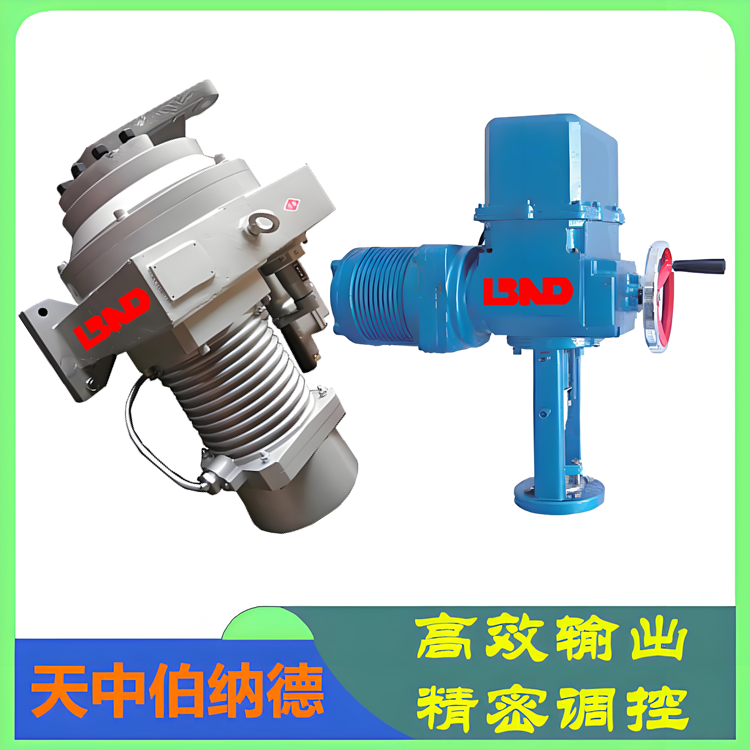

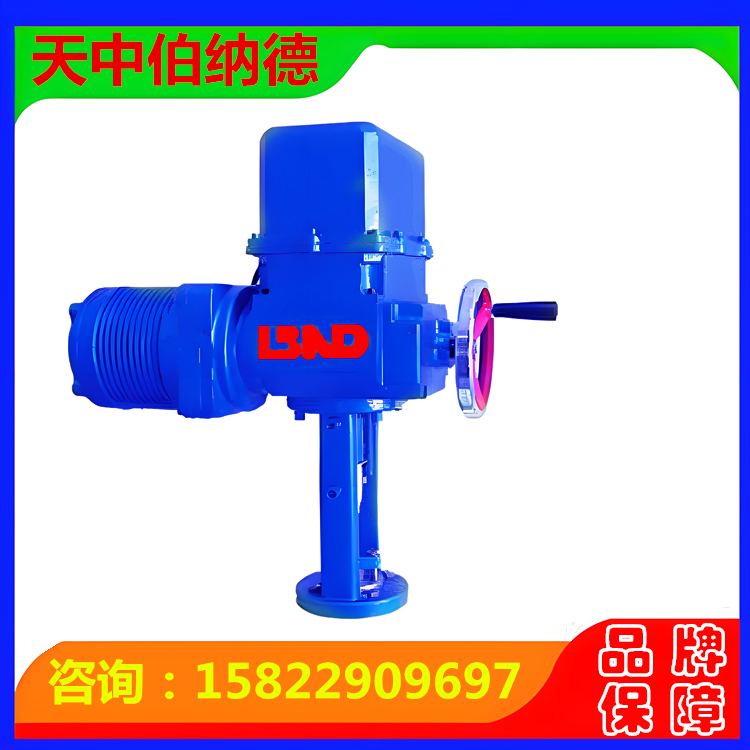

DKZ-B隔爆型电动执行机构



DKZ-B隔爆型直行程电动执行机构

2018-03-16

一、DKZ-B隔爆型电动执行机构是DDZ型电动单元组合,它接受调节单元得输出信号,自动完成调节任务。该执行器主要应用于电站、化工、石油、冶金、矿山等防爆场所。防爆电动执行机构得设计符合GB3836.1-83和GB3836.2-83的防爆电器设备*标准设计制造的,并经过防爆鉴定机关审定批准的。其防爆型式为隔爆型。防爆标志为dⅡBT直接用于含有下列危险气体的Ⅱ类场所,例如:煤油、汽油、乙烷、辛烷等。防爆电动执行器的内部结构与本厂的现行产品完全一样,其位置发送器电路,均采用模块式电流变换器和进口导电塑料电位器。工作~可靠。本公司生产的隔爆型执行器主要应用在单座、双座电动调节阀,电动套筒阀等。

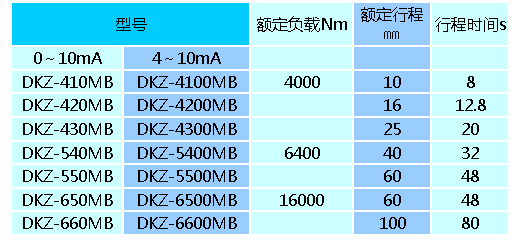

二、DKZ-B隔爆型电动执行机构规格参数(包括整体电子式DKZ-DB)


三、 主要技术指标
1、反馈信号:Ⅱ型0~10mA DC;Ⅲ型4~20mA DC
2、输出推力:见表
3、全行程时间:见表
4、基本误差:±2.5%(±1.5%)
5、回差:≤1.5%(≤1%)
6、死区:≤3%
7、阻尼特性:≤3次半周期
8、电源电压:220V(10%,15%) 频率50Hz
9、使用环境:
⑴温度:执行机构-10~+70℃或-25~+90℃
⑵相对湿度:执行机构≤85%;放大器10%~70%
⑶空气中允许有防爆能力不高于Ⅱ类B级T3组的 性气体,但不含有腐蚀性物质。
