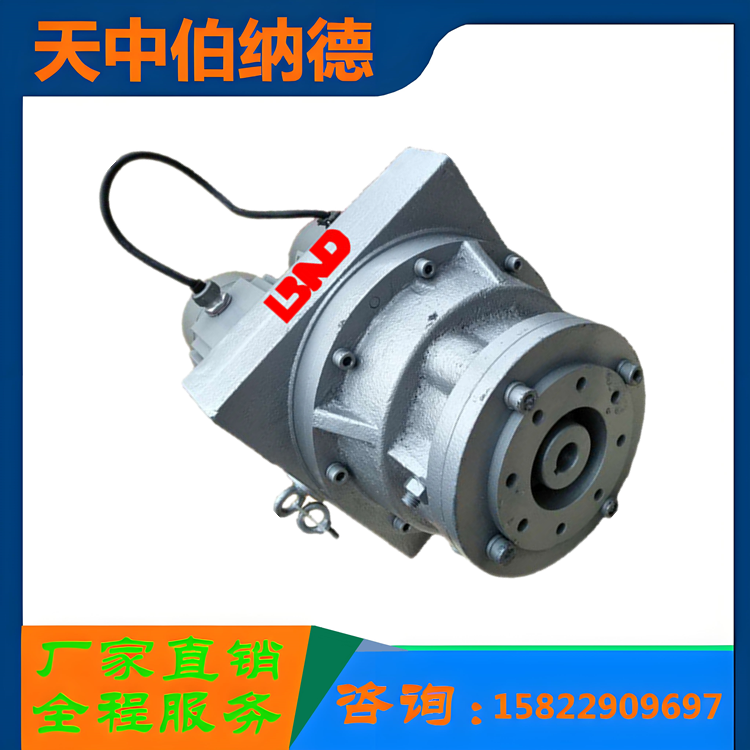

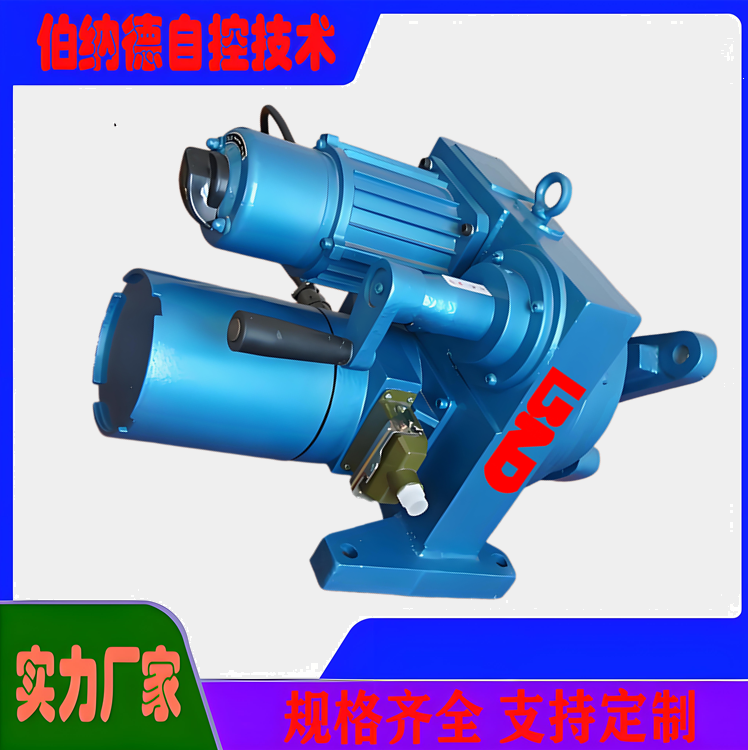

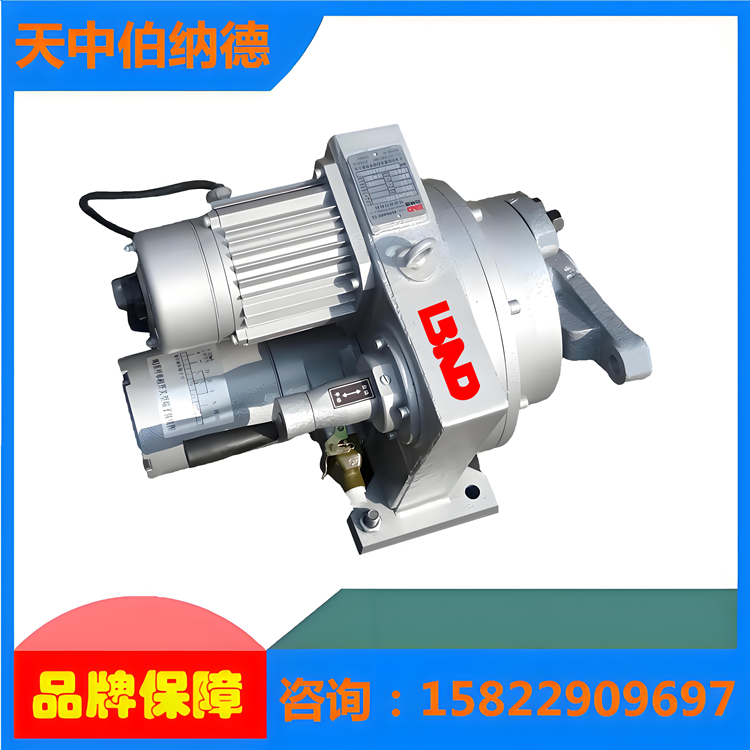

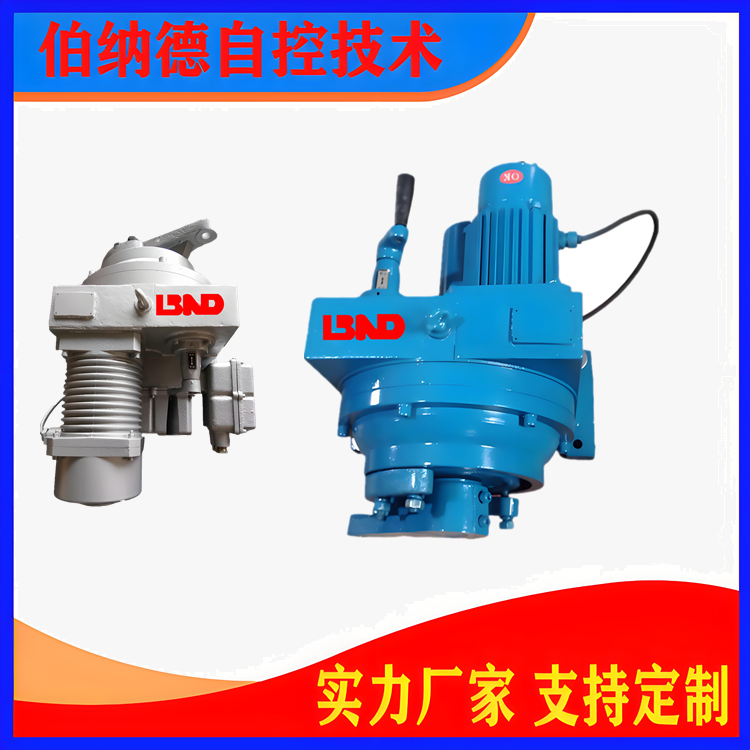

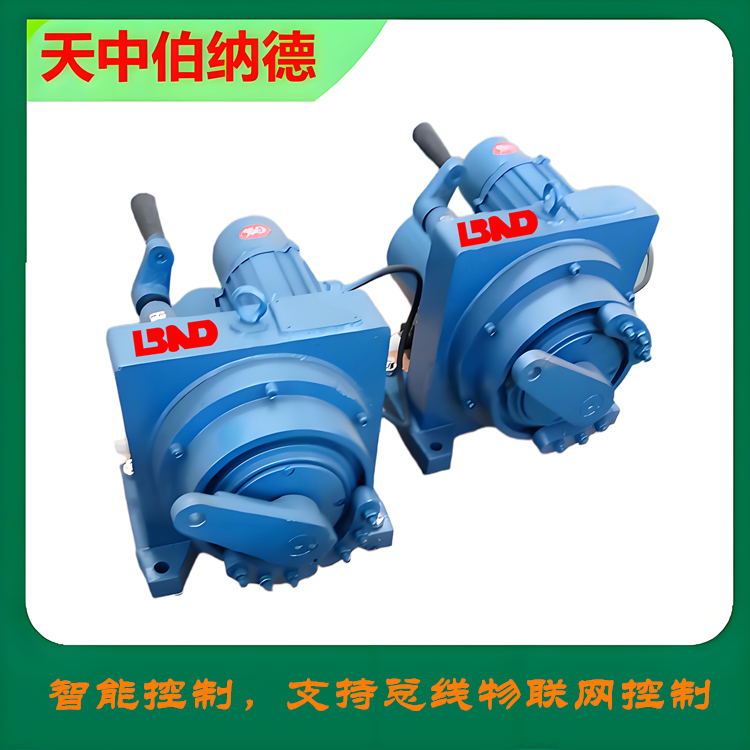

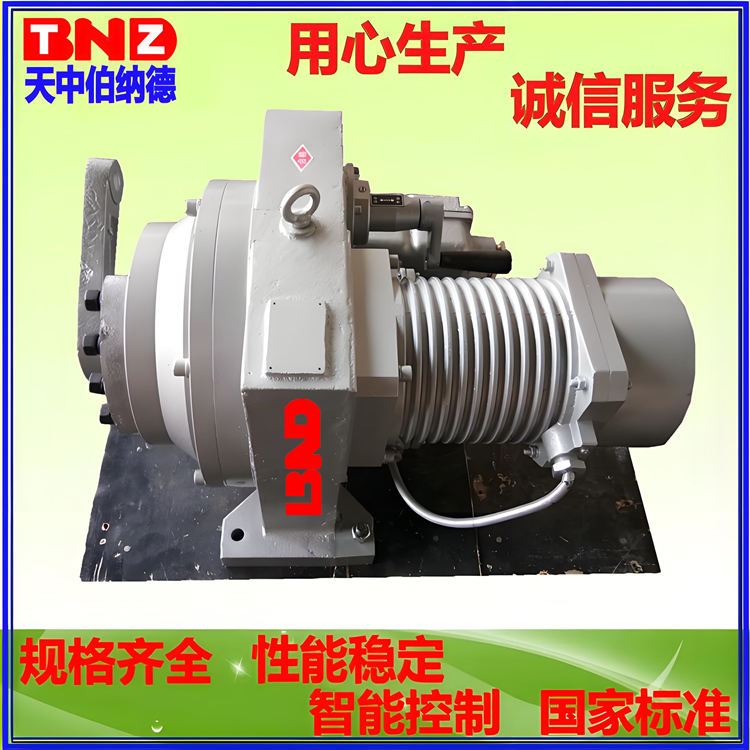

DKJ-M角行程电动执行机构
2018-03-16
一、DKJ-M型电动执行机构是DDZ型电动单元组合仪表中的执行单元，它接受调节单元（或计算机）信号，自动地操作执行机构完成调节任务，广泛地用于电站、化工、石油、冶金、建材、供热、水处理等行业。DKJ型电动执行机构，配上各种电动操作器，可完成调节系统的“手动←→自动”的无忧切换，及时对被调节对象的远方手动操作。主要用于蝶阀，球阀，旋塞阀等作90度部分回转的阀门。

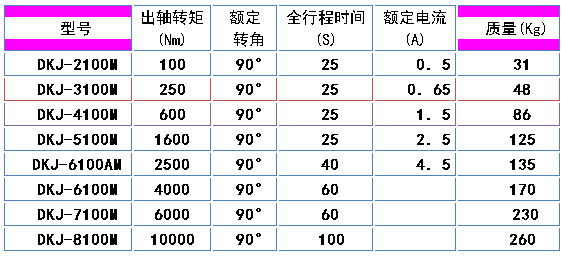

二、DKJ-M电动执行器主要规格型号参数表：

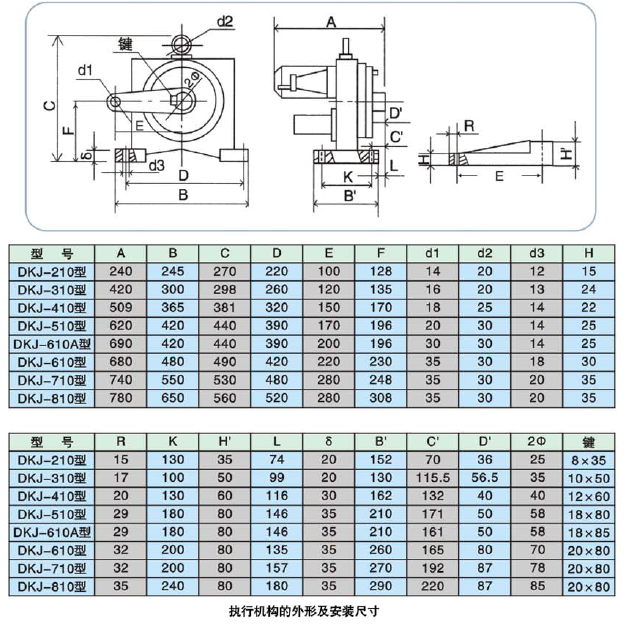

三、DKJ-M电动执行器的外形及安装尺寸
四、主要技术指标
1、输入信号：Ⅱ型0~10mA DC;Ⅲ型4~20mA DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、死区：≤3%
8、阻尼特性：≤3次半周期
9、回差：≤1.5%
10、电源电压：220V(10%,15%) 频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用环境相对湿度：执行机构：≤95%；放大器：10%～70%
